协议趋势堆积图

CA Performance Center 中的“协议堆积趋势”视图显示在选定接口上使用流量最大的排名靠前的协议。 这些视图还显示了流量发生的时间。

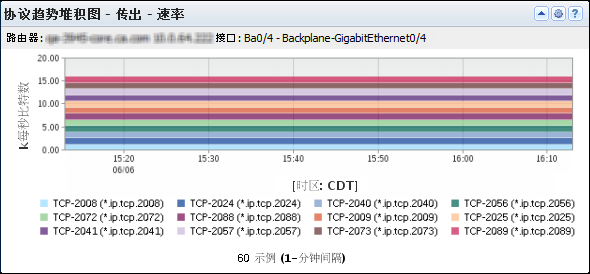

示例图显示了“协议趋势堆积图”视图（该视图针对每个列出的 ToS 值显示一个速率时间设置）。 您可以配置视图以显示速率、使用率或数据量信息。

该视图包括以下信息：

标识符

包括路由器名称、接口名称和接口说明（位于视图标题下）。 接口说明在默认情况下包括 ifDescr 值，因此它可能与在 CA Network Flow Analysis 中显示的接口说明略有不同。

协议带

显示与接口上流量关联的排名靠前的每个协议的数据速度、数据量或接口容量使用率。

时间（所有视图）

数据传输期间的时间点（以小时和分钟表示）（X 轴）。

度量设置：

• 速率：在每个时间点的数据速率，例如，以每秒千比特表示（Y 轴）。 速率是通过将数据量除以已用的传输时间计算得出的。
• 字节（数量）：在每个时间点的数据量，例如，以千字节表示（Y 轴）。
• 百分比（使用率）：协议所用总接口容量的百分比（Y 轴）。 使用率百分比是通过将数据速率除以数据速度计算得出的。

根据数据方向，数据为接口的入站和/或出站数据。

图例

按协议关键字和 tcp/udp 端口标识每条色带的协议（视图底部）。

默认情况下，视图和报告显示最近 24 小时的数据。

要在 CA Performance Center 中查看“协议堆积趋势”视图，请转到以下位置之一：

• 接口页面（已选定某个接口）：“IP 性能”选项卡或“CBQoS”选项卡
• 自定义显示板

此视图的可用操作

您可以在此视图中执行多种操作，其中包括：

• 通过编辑视图设置来更改流量方向、度量类型和视图名称。 如果视图位于自定义接口上下文显示板上，您可以更改接口。
• 放大以缩小时间范围。
• 仅显示单个协议的数据：右键单击视图底部图例中的某个协议，然后单击“焦点”。 具有多个协议的视图才会提供此菜单。 （当图例包含多个协议时，此选项处于活动状态。）
• 隐藏多个协议之一的数据：右键单击视图底部图例中的某个协议，然后单击“隐藏”。
• 将光标置于图例项上以显示说明性工具提示。
• 通过双击视图底部图例中的某个协议，可跳至 CA Network Flow Analysis“接口”页面上的详细信息。

在 NFA 控制台视图和报告中查找协议趋势数据

您可以针对所选的接口在 NFA 控制台中以趋势图或趋势堆积图显示协议数据量：

• 概览 - 报告类型：概览。 “表现方式”菜单选项：混合图；数据量。

  视图：排名靠前的 N 个协议的协议堆积趋势（传入和传出），以及其他概览视图。

• 排名靠前的 N 个协议，堆积趋势 - 报告类型：协议。 筛选：排名靠前的 N 个协议。 “表现方式”菜单选项：堆积趋势图；数据量。

  视图：排名靠前的 N 个协议的堆积趋势（传入、传出和总计）。

• 排名靠前的 N 个协议，趋势 - 报告类型：协议。 筛选：排名靠前的 N 个 ToS。 “表现方式”菜单选项：趋势图；数据量。

  视图：排名靠前的每个协议的趋势（传入、传出和总计）。

• 单个协议 - 报告类型：协议。 筛选：单个协议。

  视图：（取决于选定的报告子类型）：协议、协议主机和对话中协议的趋势、堆积趋势、趋势汇总以及多趋势汇总。

要显示数据流分析级的详细信息，请单击“数据流分析”链接并运行数据流分析报告。
