排名靠前协议(表)

“排名靠前协议(表)”视图显示特定接口上流量排名靠前的 10 个 IP 协议的速率、数据量或使用率。 表显示占用了选定接口上大多数流量的协议（乃至应用程序）的数据。 例如，使用该信息可比较接口上特定应用程序的数据量或使用率级别。

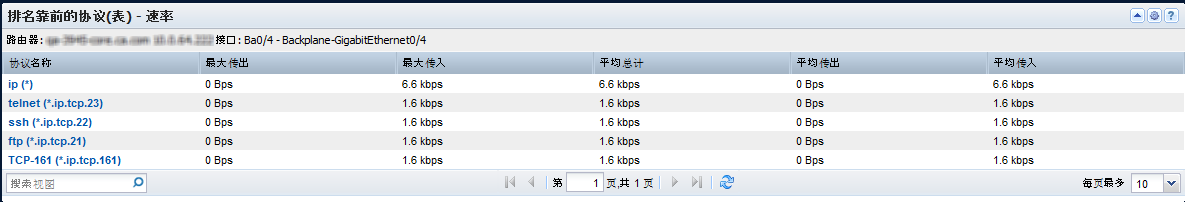

示例图形显示一个“排名靠前协议(表)”视图，该视图设置为显示每个所列协议的流量。 您可以配置视图以显示速率、使用率或数据量信息。

该视图包含一个接口标识字符串和一个表。 该表中的每行对应一个包含协议名称（关键字和 TCP/UDP 端口分配）以及以下速度、数据量或使用率信息的协议（默认情况下）：

• 速度：每个协议的出站数据（最大传出）和入站数据（最大传入）的最大速度；每个协议的总数据（平均总计）、出站数据（平均传出）和入站数据（平均传入）的平均速度。
• 数据量：每个协议的出站数据（传出）、入站数据（传入）以及所有数据（总计）的字节数/兆字节数。
• 使用率：每个协议的出站数据（最大传出）和入站数据（最大传入）所用接口容量的最大百分比；以及每个协议的入站数据（平均传出）、出站数据（平均传入）和总数据（平均总计）的平均使用率。

默认情况下，视图和报告显示最近 24 小时的数据。

要在 CA Performance Center 中查看“排名靠前协议(表)”视图，请将该视图添加到自定义显示板中。

此视图的可用操作

您可以在此视图中执行多种操作，其中包括：

• 通过编辑视图设置来更改度量类型、视图名称和接口。
• 单击列标题可以重新排列表数据。 再次单击可在降序和升序方式之间进行切换。
• 更改“每页最多”值以在每个表页面上显示更多或更少项。
• 更改表中显示的列：在列边缘附近单击，并单击“列”，然后选择要显示的列。
• 单击一个名称可跳转到 CA Network Flow Analysis 中某个预先筛选过的接口报告。

在 NFA 控制台中查找协议表

您可以针对所选的接口在 NFA 控制台中显示协议数据量表：

• 排名靠前的 N 个协议 - 报告类型：协议。 筛选：排名靠前的 N 个协议。 “表现方式”菜单选项：汇总表；数据量。

  视图：排名靠前的 N 个协议的协议汇总表，以及其他概览视图。

• 单个主机的协议 - 报告类型：主机。 筛选：单个主机。 报告子类型：协议。 “表现方式”菜单选项：汇总表；数据量。

  视图：单个主机的主机协议汇总表。

• 单个对话的协议 - 报告类型：对话。 筛选：单个对话。 报告子类型：协议。 “表现方式”菜单选项：汇总表；数据量。

  视图：单个对话的对话协议汇总表。

要显示数据流分析级的详细信息，请单击“数据流分析”链接并运行数据流分析报告。
