排名靠前协议(饼图)

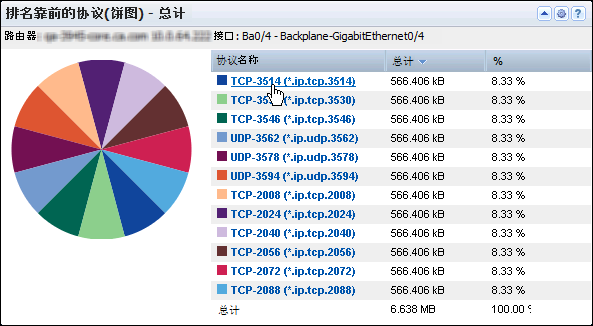

“排名靠前协议(饼图)”视图显示与选定接口上最高网络流量关联的协议。 例如，您可以使用该信息对接口上特定应用程序的入站数据和出站数据的数量进行快速比较。

顶部附近的标识符命名显示其数据的路由器和接口。 默认情况下，该表包括以下信息：

协议名称

按其关键字和 TCP/UDP 端口分配标识协议。

总计

记录与协议关联的接口上的网络流量的总数据量

百分比

记录与特定协议关联的网络流量占所显示协议总网络流量的百分比。

默认情况下，视图和报告显示最近 24 小时的数据。

要在 CA Performance Center 中查看“排名靠前协议(饼图)”视图，请将该视图添加到自定义显示板中。

此视图的可用操作

您可以在此视图中执行多种操作，其中包括：

• 通过编辑视图设置来更改流量方向、视图名称和接口。
• 更改表中显示的列：在列边缘附近单击，并单击“列”，然后选择要显示的列。
• 通过单击协议名称，可跳至 CA Network Flow Analysis“接口”页面上的详细信息。

在 NFA 控制台中查找协议饼图

您可以针对所选的接口在 NFA 控制台中显示协议流量数据量饼图：

• 概览 - 报告类型：概览。 “表现方式”菜单选项：饼图。

  视图：排名靠前的 N 个协议的协议汇总（传入和传出），以及其他概览视图。

• 排名靠前的 N 个协议汇总 - 报告类型：协议。 筛选：排名靠前的 N 个协议。 “表现方式”菜单选项：饼图。

  视图：排名靠前的 N 个协议的协议汇总（传入、传出和总计）。

• 单个协议的主机或对话 - 报告类型：协议。 筛选：单个协议。 “表现方式”菜单选项：饼图。

  视图：单个协议的协议主机汇总（源和目标）；单个协议的协议对话汇总（总计）。

要显示数据流分析级的详细信息，请单击“数据流分析”链接并运行数据流分析报告。
