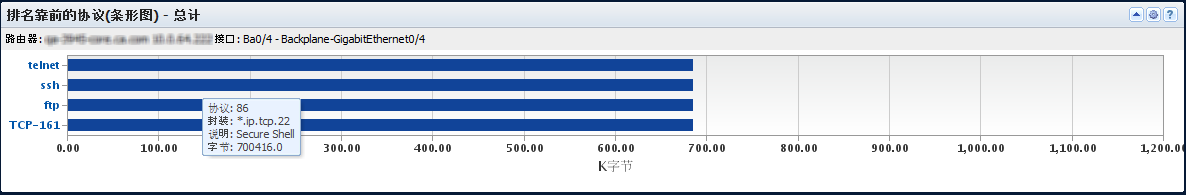

“排名靠前协议(条形图)”视图显示特定接口上流量排名靠前的 10 个 IP 协议。 条形图显示哪些协议占用了选定接口上的大多数流量。
此视图可让您全面了解接口上有多大的数据量与特定协议（乃至应用程序）相关联。 通过该视图，还可以确定这些应用程序协议是与关键业务流程相关，还是与低优先级或与业务无关的流程（如未经授权的 Web 使用）相关。
您可以查看协议的传入流量、传出流量或所有流量，如示例图形中所示。
顶部附近的标识符命名显示其数据的路由器和接口。 该条形图包括以下信息：
按描述符标识协议（Y 轴）。
度量与协议有关的总数据量（例如，以 MB 表示）（X 轴）。
默认情况下，视图和报告显示最近 24 小时的数据。
要在 CA Performance Center 中查看“排名靠前协议(条形图)”视图，请将该视图添加到自定义显示板中。
此视图的可用操作
您可以在此视图中执行多种操作，其中包括：
在 NFA 控制台中查找类似视图
CA Performance Center 中的“排名靠前协议(条形图)”视图类似于 CA Network Flow Analysis 中“企业概览”页面上的“排名靠前协议”视图。
|
