エージェントの展開

例 1: マスタがクローズドファイアウォールの後ろ側にある

この例では、コントロールサービス（CS）およびアプライアンスはマスタにアクセスできません。以下では、ネットワークセットアップについて説明します。

マスタは、ポートフォワーディングが無効なファイアウォール (ファイアウォール 1) の後ろ側にある、プライベート LAN ネットワーク内にあります。
LAN 1 内のホストは、ファイアウォール 1 を通じてパブリック WAN にアクセスできます。
コントロールサービスおよびレプリカは、ポートフォワーディングが有効になっているファイアウォール（ファイアウォール 2）の背後にある LAN ネットワーク内にあります。
LAN 2 内のホストは、ファイアウォール 2 を通じてパブリック WAN にアクセスできます。以下のポートフォワーディングは、ファイアウォール 2 に対して設定されます。
- ポート 24000 はコントロールサービスホストにフォワードされます。
- ポート 25000 はアプライアンスにフォワードされます。
これらの両方のプライベート LAN ネットワークは、パブリック WAN を通じて接続されます。

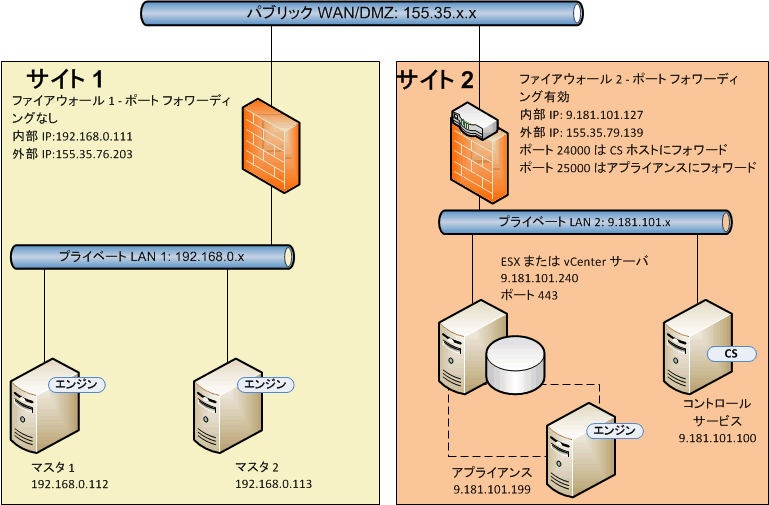

以下の図は、このネットワークセットアップを示しています。

例 1

ユーザが NAT ユーティリティなしでフルシステム HA シナリオを作成する場合、どういう事象が発生するか見てみましょう。

ファイアウォール 1 はポートフォワーディングを行わないので、コントロールサービスは LAN1 内のマスタにアクセスできません。コントロールサービスがマスタにアクセスできないときは、シナリオを作成できません。
ユーザがバックワードシナリオを実行する際に、データはサイト 2 のアプライアンスまたはスイッチオーバー VM からサイト 1 のマスタにコピーされます。コントロールサービスはマスタ 1 にアクセスできないので、このデータレプリケーションは実行できません。

このセットアップのシナリオを作成するには、マスタ 1 上で RHA NAT ユーティリティを使用します。

以下のタスクでは、シナリオを作成し BMR を実行する間に、マスタ上で NAT ユーティリティを設定する方法について説明します。
