例 2: マスタがプロキシ サーバを使用するクローズド ファイアウォールの後ろ側にある

この例は例 1 に類似していますが、唯一の違いは、サイト 1 に追加のプロキシ サーバがあるということです。 以下では、ネットワーク セットアップについて説明します。

• マスタは、ポート フォワーディングが無効なファイアウォール (ファイアウォール 1) の後ろ側にある、プライベート LAN ネットワーク内にあります。
• ファイアウォール 1 はプロキシ サーバ (155.35.76.123) に接続されます。
• LAN 1 内のホストは、ファイアウォール 1 を通じてパブリック WAN にアクセスできます。
• コントロール サービスおよびレプリカは、ポート フォワーディングが有効になっているファイアウォール（ファイアウォール 2）の後ろ側にある LAN ネットワーク内にあります。
• LAN 2 内のホストは、ファイアウォール 2 を通じてパブリック WAN にアクセスできます。 以下のポート フォワーディングは、ファイアウォール 2 に対して設定されます。
  • ポート 24000 はコントロール サービス ホストにフォワードされます。
  • ポート 25000 はアプライアンスにフォワードされます。
• これらの両方のプライベート LAN ネットワークは、パブリック WAN を通じて接続されます。

以下の図は、このネットワーク セットアップを示しています。

この例は、例 1 に類似しています。 必要なのは、以下の追加手順を実行することのみです。

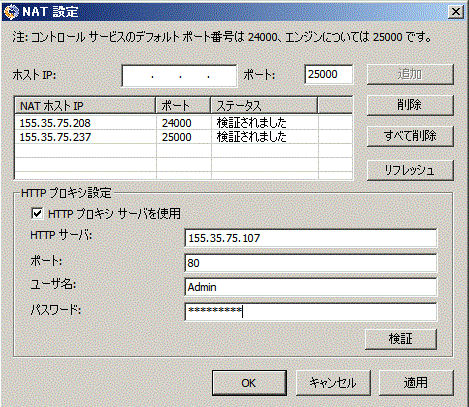

1. マスタで、NAT ユーティリティに以下のプロキシ サーバの詳細を指定します。
   • HTTP サーバ： 155.35.76.123
   • ポート： 80
   • ユーザ名： <ドメイン\ユーザ名>
   • パスワード： <パスワード>

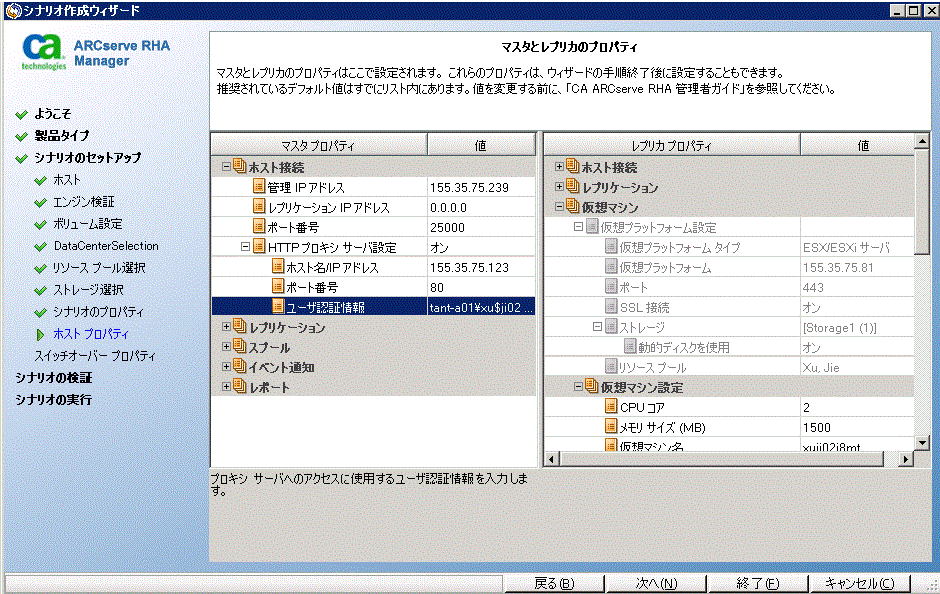

2. ［フル システム］シナリオを作成する一方で、［マスタとレプリカのプロパティ］画面で以下のホスト プロパティを指定します。
   • ［HTTP プロキシ サーバ設定］を［オン］に設定します。
   • プロキシ サーバの詳細を入力します。
