“排名靠前的 N 个协议”报告

“排名靠前的 N 个协议”报告提供所选接口上生成最多流量的协议的相关信息。

要显示“排名靠前的 N 个协议”报告，请从页面左上角的报告菜单中选择“协议”。

该报告包括以下协议数据的视图：入站、出站和总计协议。

注意： 协议汇总中的“传入字节”和“传出字节”数据是相对于接口的。 查看主机信息时，“字节数到”和“字节数从”数据是与主机相关的。 查看对话信息时，将显示主机之间的“每日总字节数”。

“排名靠前的 N 个协议”报告的“表现方式”选项

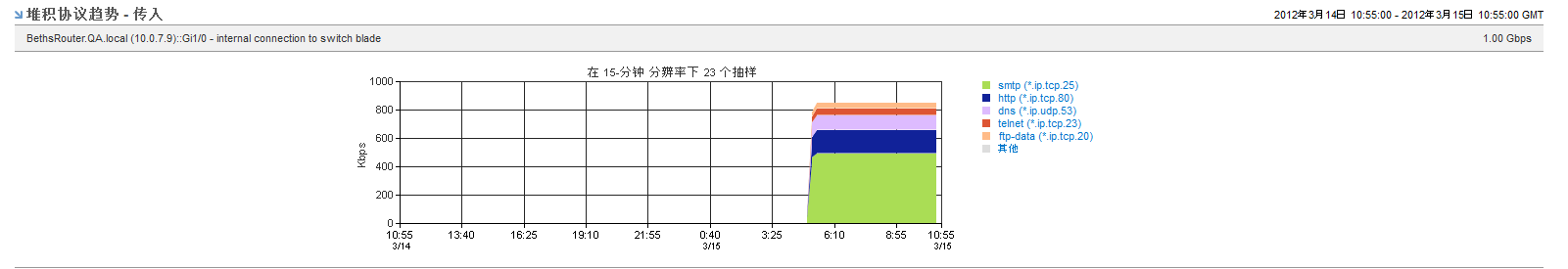

您可以选择“堆积趋势图”、“趋势图”、“饼图”或“汇总表”作为表现方式类型。 默认设置为“趋势图”。

您选择的数据表现方式类型决定了其他可用选项。 例如，如果选择的表现方式为趋势图，则您可以选择“速度”、“数据量”或“使用率”作为度量标准。

“排名靠前的 N 个协议”报告的报告时段

默认情况下，日期和时间设置为在最近 24 小时时段内收集数据。 单击时间范围链接以更改时段。

使用“时间范围”选项，可以应用时间和日期筛选。 您可以选择一个相对于当前日期和时间的内置时段。 或者，可以指定“开始日期”和“结束日期”（包括小时和分钟）。

打开协议报告

要深入查看所选接口上某协议特定的详细数据，请在任一“排名靠前的 N 个协议”视图中单击相应协议的名称。 将打开针对所选接口上该协议的概览报告。

显示单个协议的接口报告

若要深入查看某特定协议的详细信息，请在“排名靠前的 N 个协议”视图中单击相应的协议链接。 将打开报告，您可以在“概览”、“详细信息”、“主机”或“对话”模式中切换报告显示。 “表现方式”菜单中的选项取决于具体的模式。 您可以显示以下任意类型的数据和视图：

• 概览模式混合图或混合趋势图：与所选接口上协议相关的速度、数据量或使用率数据。
• 概览或主机模式饼图 - 以下所有视图：
  • 传出：离开接口的协议数据。
  • 传入：进入接口的协议数据。
  • 总计：进入或离开接口的所有协议数据。
• 详细信息模式多期间趋势图 - 在以下任意视图组合中显示速度、数据量或使用率数据，可能包含也可能不包含基准：
  • 过去 1 小时（默认情况下显示）。
  • 过去 2 小时（默认情况下显示）。
  • 过去 8 小时（默认情况下显示）。
  • 每日（默认情况下显示）。
  • 每周。
  • 每月。
  • 每年。
• 详细信息模式日历图速度 - 以下任一视图：
  • 传入方向：进入接口的协议数据。
  • 传出方向：离开接口的协议数据。
• 主机模式趋势图：指定数量的排名靠前主机的速度、数据量或使用率数据。
• 主机模式汇总表：使用选定接口上协议的主机的速度、数据量或使用率数据。
• 对话模式趋势图或汇总表：使用选定接口上协议的对话的速度、数据量或使用率数据。
• 对话模式饼图：使用选定接口上协议的所有对话的数据。

要返回接口上所有协议的汇总视图，请单击当前选定协议的链接，然后单击“选择排名前 N 个协议”。

在 CA Performance Center 中查找类似视图

您可以在 CA Performance Center 控制台中显示以下协议视图：

• 协议堆积趋势：在“接口”页面的“IP 性能”选项卡和“CBQoS”选项卡上查找内置视图。 您还可以将以下类型的视图添加到自定义显示板中：速度、字节数、使用率、传入（入站数据）、传出（出站数据）和总计（入站和出站数据）。
• “排名靠前协议(条形图)”和“排名靠前协议(饼图)”：将以下类型的视图添加到自定义显示板中：传入（入站数据）、传出（出站数据）和总计（入站和出站数据）。
• 排名靠前协议(表)：将“速度”、“数据量”和“使用率”视图添加到自定义显示板中。
