协议趋势堆积图

CA Performance Center 中的“协议堆积趋势”视图显示在选定接口上使用流量最大的排名靠前的协议。这些视图还显示了流量发生的时间。

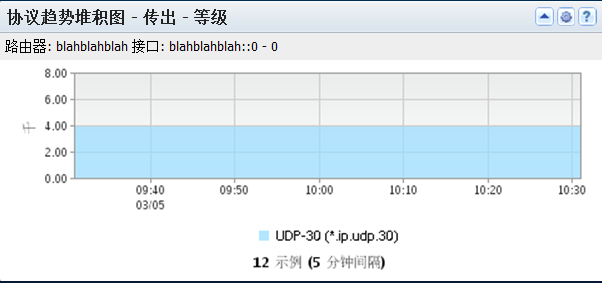

“协议趋势堆积图”视图显示某个接口上使用的流量类型和使用时间。

该视图显示在报告期间使用的排名靠前协议的数据速度、接口容量使用率或数据量的时间设置（最多可以包括十个协议）。该视图包括以下信息：

标识符: 包括路由器名称、接口名称和接口说明（位于视图标题下）。
协议带: 显示与接口上流量关联的排名靠前的每个协议的数据速度、数据量或接口容量使用率。
时间（所有视图）: 数据传输期间的时间点（以小时和分钟表示）（X 轴）。
数据量（速度或字节数）: 在每个时间点的数据量（例如，以“速度”视图中的数千个数据流或“字节数”视图中的千字节数表示）（Y 轴）。根据数据方向，数据量为接口的入站和（或）出站流量。速度是通过将数据流数目除以已用传输时间计算得出的。
百分比（使用率）: 协议所用容量占总接口容量的百分比（Y 轴）。使用率百分比是通过将数据速率除以数据速度计算得出的，根据入站流量、出站流量或所有流量来度量。
图例: 按协议关键字和 tcp/udp 端口标识每条色带的协议（视图底部）。

默认的报告期间为前 24 小时。

要在 CA Performance Center 中查看“协议堆积趋势”视图，请转到以下位置之一：

此视图的可用操作

您可以在此视图中执行多个操作，包括以下列表中的操作：

在 NFA 控制台中查看协议趋势视图

在 NFA 控制台中，您可以显示 CA Network Flow Analysis“接口”页面上所选定接口的协议数据量的趋势图或堆积趋势图：

概览 - 报告类型：概览。 “表现方式”菜单选项：混合图；数据量。
视图：排名靠前的 N 个协议的协议堆积趋势（传入和传出），以及其他概览视图。
排名靠前的 N 个协议，堆积趋势 - 报告类型：协议。筛选：排名靠前的 N 个协议。 “表现方式”菜单选项：堆积趋势图；数据量。
视图：排名靠前的 N 个协议的堆积趋势（传入、传出和总计）。
排名靠前的 N 个协议，趋势 - 报告类型：协议。筛选：排名靠前的 N 个 ToS。 “表现方式”菜单选项：趋势图；数据量。
视图：排名靠前的每个协议的趋势（传入、传出和总计）。
单个协议 - 报告类型：协议。筛选：单个协议。
视图：（取决于选定的报告子类型）：协议、协议主机和对话中协议的趋势、堆积趋势、趋势汇总以及多趋势汇总。

您可以通过单击页面顶部的“数据流分析”链接并运行“数据流分析”报告，来显示更多的详细信息。
