CA Application Test および CA Service Virtualization 用の DevTest サーバのデータフロー

以下の図は、レジストリ、DevTest ワークステーション、コーディネータサーバ、シミュレータサーバ、およびデータベース間のデータフローを示しています。

DevTest サーバコンポーネントを経由するデータのフローを示す概念図。

コーディネータサーバは、1 つ以上のシミュレータサーバにテストケースをモデルアーカイブ（MAR）形式で送信します。

シミュレータサーバは、テスト中のシステムと対話します。これらのコンポーネント間で交換されるデータのタイプは大きく異なる可能性があります。データは、簡単な HTTP 要求と HTML 応答、Web サービスコール、データベースコールなどです。

各種コンポーネントはデータベースにメトリックおよびレポート情報を送信します。

レジストリはレポートポータルをホストします。そのため、データベースと通信してレポートデータを取得します。

以下の図は、レジストリ、VSE、VSE ダッシュボード、およびデータベース間のデータフローを示しています。

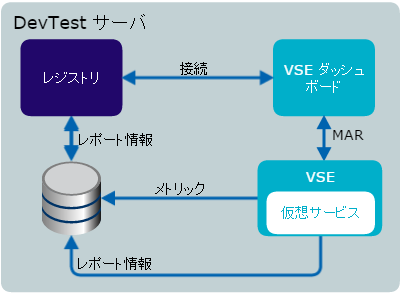

VSE を備えた DevTest サーバコンポーネントを経由するデータのフローを示す概念図。
