L'étape IBM WebSphere MQ vous permet d'envoyer et de recevoir des messages à partir de rubriques et de files d'attente. Vous pouvez également recevoir, modifier et transférer un message existant.
Tous les types de message communs sont pris en charge : Empty (Vide), Text (Texte), Object (Objet), Bytes (Octets), Message et Mapped (Extended) (Mappé (étendu)).
L'étape IBM WebSphere MQ est configurée à l'aide d'un éditeur unique, indépendamment de la configuration requise pour la messagerie. Les options d'entrée varient en fonction de la configuration requise pour la messagerie. L'éditeur permet uniquement des configurations valides, donc, lorsque vous activez certaines fonctionnalités, d'autres peuvent devenir inactives.
L'étape IBM WebSphere MQ a un nom par défaut qui suit la convention : MQ nom_file_d'attente publish. S'il n'y aucun nom de file d'attente de publication, le nom d'étape par défaut est MQ nom_file_d'attente subscribe. Si une autre étape utilise le nom par défaut, DevTest ajoutera un numéro à ce nom d'étape de manière à ce qu'il reste unique. Vous pouvez modifier les noms d'étape à tout moment.
Conditions requises : L'utilisation de DevTest avec cette application requiert que la mise à disposition d'un ou plusieurs fichiers pour DevTest. Pour plus d'informations, consultez la section Conditions requises pour les fichiers des applications tierces de la rubrique Administration.
Conditions préalables relatives aux paramètres : vous devez disposer des paramètres de connexion pour le système testé. Les sections suivantes décrivent les paramètres requis.
L'éditeur de l'étape IBM WebSphere MQ contient les onglets suivants :
Remarque : Cette rubrique décrit l'onglet Base. Pour plus d'informations sur les autres onglets, consultez la rubrique Etape JMS Messaging (JNDI) (Messagerie JMS (JNDI)).

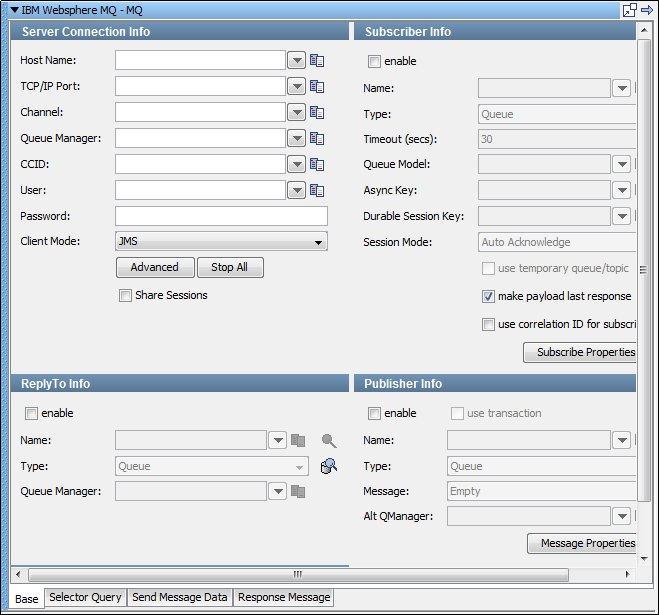

Le graphique suivant présente l'onglet Base. L'onglet est divisé selon les sections suivantes :
Pour activer ou désactiver les sections Subscriber Info (Informations sur l'abonné), Publisher Info (Informations sur l'éditeur) et ReplyTo Info (Informations sur la réponse), utilisez la case à cocher enable (Activer) dans le coin supérieur gauche de chacune d'elles. Ces cases à cocher vous permettent de configurer l'étape comme une étape de publication, une étape d'abonnement ou les deux. Vous pouvez également inclure un composant replyto dans l'étape.
Lorsque vous avez terminé la configuration de l'étape de test, cliquez sur Test dans la section Error Handling and Test pour tester les paramètres de configuration.
Server Connection Info (Informations sur la connexion au serveur)
Pour vous connecter à WebSphere MQ, entrez les informations suivantes :
Nom de l'hôte.
Port pour une connexion cliente.
Propriété de connexion utilisée pour le routage et la gestion dans le bus de messagerie.
Propriété de connexion utilisée pour le routage et la gestion.
Cette option est facultative pour les connexions et applicable uniquement si la transformation de caractère doit avoir lieu entre le client (DevTest) et le serveur.
Nom de connexion de l'utilisateur, le cas échéant.
Mot de passe de connexion, le cas échéant.
Permet de sélectionner la méthode d'interaction avec le serveur WebSphere MQ.
Sélectionnez cette option pour tout partager en mode natif MQ, y compris la connexion.
Publisher Info (Informations sur l'éditeur)
Pour configurer la capacité d'envoi de messages (publication), cochez la case enable (Activer).
Pour effectuer une validation lors de l'envoi du message, cochez la case use transaction (Utiliser une transaction).
Entrez les paramètres suivants :
Nom de la rubrique ou de la file d'attente. Utilisez l'icône Search (Rechercher)
pour rechercher le nom de rubrique ou de file d'attente dans le serveur JNDI.
Sélectionnez cette option si vous utilisez une rubrique ou une file d'attente. Pour afficher les messages en attente d'être consommé à partir d'une file d'attente (uniquement), utilisez l'icône Browse (Parcourir)
à droite de ce champ.
Sélectionnez le type de message que vous envoyez. Les types pris en charge sont Empty (Vide), Text (Texte), Object (Objet), Bytes (Octets), Message et Mapped (Extended) (Mappé (étendu)).
Gestionnaire de files d'attente qui héberge la file d'attente publish, s'il est différent du gestionnaire de files d'attente auquel vous êtes connecté
Permet de définir des propriétés de publication dans le message. La liste des propriétés change selon le mode du client. Pour plus d'informations, consultez la documentation WebSphere MQ et l'article de base de connaissances JMS and MQ Message Properties. Si le mode client est JMS, vous pouvez ajouter des propriétés de message personnalisées.
Subscriber Info (Informations sur l'abonné)
Pour configurer la capacité de réception de messages (abonnement), cochez la case enable (Activer).
Entrez les paramètres suivants :
Nom de la rubrique ou de la file d'attente. Utilisez l'icône Search (Rechercher) pour rechercher le nom de rubrique ou de file d'attente dans le serveur JNDI.
Sélectionnez cette option si vous utilisez une rubrique ou une file d'attente, et si vous voulez que les écoutes s'effectuent en mode synchrone ou asynchrone. Pour le mode asynchrone, vous devez également spécifier une valeur dans le champ Async Key (Clé asynchrone). Vous pouvez utiliser l'icône Browse (Parcourir) à droite de ce champ, pour afficher les messages attendant d'être consommés à partir d'une file d'attente (uniquement).
Indique la durée en secondes avant l'interruption de DevTest dans l'attente d'un message. Si vous ne souhaitez indiquer aucun délai d'expiration, laissez ce champ vide.
Cette valeur est requise par MQ pour créer des destinations temporaires. Le modèle de file d'attente est configuré sur le serveur MQ et est uniquement actif lorsque l'option use temporary queue/topic (Utiliser une file d'attente ou une rubrique temporaire) est sélectionnée. Dans ce cas, la section ReplyTo Info (Informations sur la réponse) est désactivée.
Entrez la valeur nécessaire à l'identification des messages asynchrones. Cette valeur est uniquement requise en mode asynchrone. Elle est utilisée dans une étape Message Consumer (Consommateur de messages) ultérieure pour récupérer des messages asynchrones.
Si vous entrez un nom dans ce champ, une session durable est requise. Vous devez également fournir une clé pour la session. Une session durable vous permet de recevoir tous les messages d'une rubrique, même si vous vous déconnectez, puis vous reconnectez.
Sélectionnez le mode approprié parmi les options disponibles dans la liste déroulante. Ces options sont les suivantes : Auto Acknowledge (Accusé de réception automatique), Client Acknowledge (Accusé de réception par le client), Use Transaction (Utiliser une transaction), Auto (Duplicates Okay) (Automatique (doublons autorisés)).
Pour que le fournisseur JMS configure une file d'attente/rubrique temporaire pour vous, sélectionnez la case à cocher use temporary queue/topic (Utiliser une file d'attente ou une rubrique temporaire). Lorsqu'une file d'attente ou une rubrique temporaire est utilisée, le paramètre JMS ReplyTo du message envoyé sur la file d'attente ou la rubrique temporaire est défini automatiquement. La fonctionnalité de file d'attente ou de rubrique temporaire doit toujours être utilisée avec un éditeur, afin de pouvoir envoyer une réponse. Si vous utilisez une file d'attente ou une rubrique temporaire, la section ReplyTo est désactivée.
Pour définir la charge utile en tant que dernière réponse, sélectionnez cette option.
Active le filtrage des messages entrants à l'aide des valeurs du champ Subscribe Properties (Propriétés d'abonnement).
Permet de définir des propriétés d'abonnement dans le message. Pour plus d'informations, consultez la documentation WebSphere MQ et l'article de base de connaissances JMS and MQ Message Properties.
ReplyTo Info (Informations sur la réponse)
Pour configurer une file d'attente ou une rubrique de destination, cochez la case enable (Activer).
Si votre application requiert une destination, configurez-la dans cette section.
Entrez les paramètres suivants :
Nom de la rubrique ou de la file d'attente. Utilisez l'icône Search (Rechercher) pour rechercher le nom de rubrique ou de file d'attente dans le serveur JNDI.
Sélectionnez cette option si vous utilisez une rubrique ou une file d'attente. Pour afficher les messages en attente d'être consommé à partir d'une file d'attente (uniquement), utilisez l'icône Browse (Parcourir) à droite de ce champ.
Permet de définir le composant ReplyTo sur un gestionnaire de files d'attente différent de l'éditeur (dans cette étape).
Error Handling and Test (Traitement des erreurs et test)
Si une erreur se produit, la section Error Handling and Test vous permet d'effectuer une redirection vers une étape.
Sélectionnez l'étape à exécuter ou l'action à effectuer si une erreur d'environnement est renvoyée.
Cliquez sur Test pour tester vos paramètres de configuration d'étape.
|
