はじめに › CA Chorus for DB2 Database Management アーキテクチャ

CA Chorus for DB2 Database Management アーキテクチャ

CA Chorus for DB2 Database Management を使用すると、メインフレーム データベースに対するさまざまなデータベース管理操作とパフォーマンス管理操作を単一のコンソールから実行できます。

以下のリストでは、このディシプリンで使用するコンポーネントおよび製品の詳細について説明します。

JBoss

CA Chorus アプリケーションをホストします。 JBoss はクロスプラットフォームで動作する、オープン ソースの Java ベース アプリケーション サーバです。 JBoss は、Java をサポートするあらゆるオペレーティング システム上で使用できます。

CA Datacom/AD

CA Chorus for DB2 Database Management で使用するデータベースを提供します。

CA Detector スターティッド タスク - TPDTFEED

CA Detector アンロード ユーティリティを起動し、DB2 パフォーマンス データを収集して TSF に送信します。 このコンポーネントは自動的にのみ開始されます。また、これは永続アドレス空間ではありません。 このコンポーネントは、短時間実行されるスターティッド タスクで、TSF に DB2 パフォーマンス データを転送した後、停止します。

Xmanager

すべての製品の実行環境を確立して制御します。 Xmanager（Execution Manager）は、単一の LPAR 上のすべての製品によって、スターティッド タスクとして専用のアドレス空間で実行されます。 製品を複数の LPAR にインストールしている場合は、各 LPAR でカスタマイズ手順を繰り返します。

Xnet

すべての CA Database Management Solutions for DB2 for z/OS に対し、共有通信サブシステムを提供します。 Xnet（Execution Manager Networking）は、スターティッド タスクとして、専用のアドレス空間で実行されます。 Xnet は、CA Database Management Solutions for DB2 for z/OS 用の Xmanager アドレス空間で動作します。

CA Database Management Solutions for DB2 for z/OS

DB2 環境を管理するためのツールを提供します。 CA Chorus for DB2 Database Management は、以下の製品と直接連携します。

• CA Detector
• CA Insight DPM
• CA Plan Analyzer
• CA RC/Migrator
• CA RC/Query
• CA RC/Update
• CA Subsystem Analyzer
• 一般的な機能
  • Batch Processor
  • CA Chorus DBA サービス（FMID EU9/CHRDBM）（OFS エージェント、OFA）

製品エージェント

CA Chorus、CA Chorus for DB2 Database Management、および CA Database Management Solutions for DB2 for z/OS 製品の間で行われる通信を変換します。

DB2 for z/OS

CA Chorus および CA Chorus for DB2 Database Management で使用している IBM DB2 for z/OS のバージョンを示します。

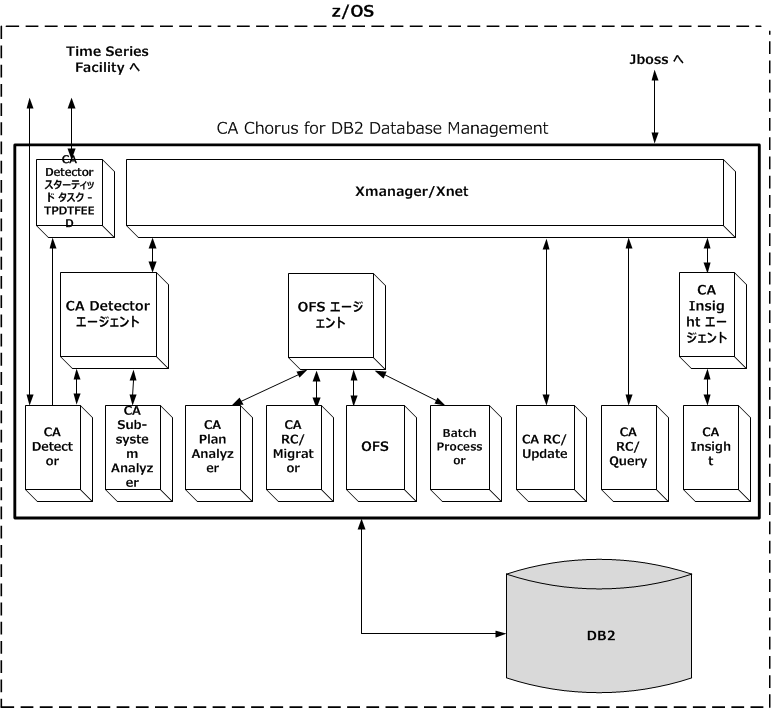

以下の図は、ディシプリン コンポーネントのアーキテクチャおよびデータ フローの詳細を示しています。
