컨텍스트

컨텍스트는 그래픽 표시의 시각적 요소로, 맵 트리에서 선택한 요소와 응용 프로그램 간의 관계를 나타냅니다. 컨텍스트는 맵 노드 모양 및 연결의 여러 측면을 결정합니다. 이에 대해서는 다음 테이블에서 자세히 설명합니다. 컨텍스트는 맵 노드 오른쪽과 아래쪽에 표시된 그림자로 알 수 있으며, 이것은 맵 노드의 상태가 다음 중 하나임을 의미합니다.

• 노드가 맵 트리에서 선택되었습니다.
• 노드가 맵 트리에서 선택된 프런트엔드/비즈니스 트랜잭션의 참여자 또는 실제 구성 요소입니다.

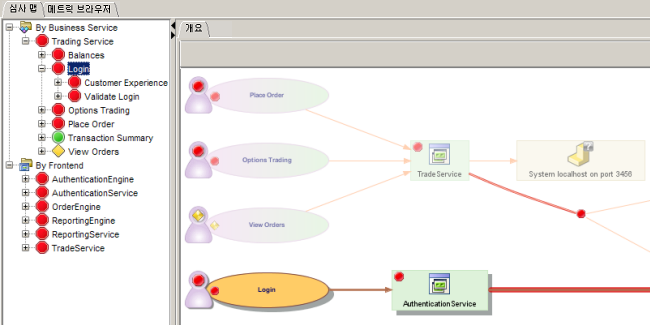

예를 들어 선택된 BT 타원 로그인 및 그 종속성과 이 맵의 다른 요소 간의 모양 차이에 주목하십시오. 로그인 및 그 종속성은 다음과 같이 그림자와 함께 표시됩니다.

그러나 전체 맵이 기본 컨텍스트에 해당하는 요소로 구성된 경우에는 일반적으로 그림자가 표시되지 않습니다. 예를 들어 트리에서 BS(비즈니스 서비스)를 선택한 경우 맵의 모든 요소가 해당 BS와 관련되어 있으므로 맵에는 그림자가 없습니다. 마찬가지로, 보조 종속성이 표시되고 이러한 종속성이 트리에서 선택한 프런트엔드에서 시작된 트랜잭션과 관련이 없는 경우에만 프런트엔드 맵에 그림자가 표시됩니다.
