Workstation Investigator 사용 › 심사 맵 탭

심사 맵 탭

Investigator의 심사 맵 탭에는 응용 프로그램 중심 뷰가 표시됩니다.

Workstation의 왼쪽 창에는 시스템의 계층 뷰가 다음 두 개의 상위 수준 노드로 분할되어 표시됩니다.

• By Frontend(프런트엔드별)
• 비즈니스 서비스별

기본적으로 다음을 볼 수 있습니다.

• 자동으로 검색된 응용 프로그램의 구성 요소 및 그 종속성에 대한 시각적 표시. "By Frontend"(프런트엔드별) 노드 아래에서 개별 프런트엔드를 선택하거나 "비즈니스 서비스별" 노드 아래의 개별 비즈니스 서비스나 비즈니스 트랜잭션을 선택하여 이 표시를 볼 수 있습니다.
• 자동으로 검색된 응용 프로그램을 호스팅하는 물리적 인프라 구성 요소의 목록. 이 목록은 맵에서 응용 프로그램 노드 중 하나를 선택하면(또는 처음인 경우 두 번 클릭) 응용 프로그램 심사 맵 뷰의 아래쪽에 표시됩니다.
• 응용 프로그램에 대해 집계된 건전성 메트릭. 이러한 메트릭은 "By Frontend"(프런트엔드별) 아래에 나열된 각 응용 프로그램에서 "Health"(건전성) 노드를 선택하면 표시됩니다.

CA CEM에서 비즈니스 서비스 정의 인터페이스를 사용하여 비즈니스 서비스를 정의한 경우에는 다음 내용도 볼 수 있습니다.

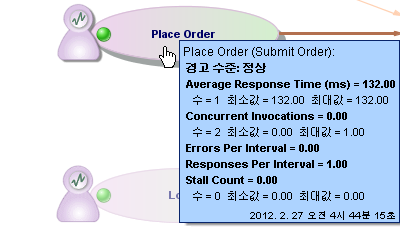

• BT(비즈니스 트랜잭션)의 논리적 종속성에 대한 시각적 표시. 이 표시는 BT를 선택하거나 다음과 같이 BT 타원을 커서로 가리킬 때 응용 프로그램 심사 맵 뷰에 표시됩니다.



• 응용 프로그램 구성 요소가 BT를 실행하고 있는 물리적 위치에 대한 테이블 표시. 이 목록은 BT 타원을 선택할 때 응용 프로그램 심사 맵 뷰의 아래쪽에 표시됩니다. 물리적 위치 목록을 참조하십시오.
• BTC(비즈니스 트랜잭션 구성 요소)에 대해 집계된 건전성 메트릭. 이 메트릭은 BTC에 대한 노드를 선택하면 표시됩니다. 비즈니스 서비스 및 비즈니스 프로세스 메트릭을 참조하십시오.

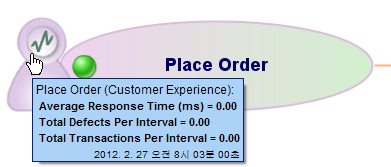

웹 응용 프로그램 고객 경험 및 결함을 모니터링하기 위해 TIM(Transaction Impact Monitor)을 배포한 경우 맵에서 BTC 타원 옆에 "CE(고객 경험)" 아이콘이 표시됩니다.

CE 아이콘을 선택하거나 커서로 가리키면 다음에 대한 자세한 정보가 표시됩니다.

• 고객 경험 메트릭
• 고객 경험 메트릭에 대한 경고 상태(해당 메트릭에 대해 경고가 구성된 경우)

권한

심사 맵 탭에 표시되는 내용은 사용자의 도메인 및 응용 프로그램 수준 권한에 따라서도 달라집니다. 사용자 권한에 따라 사용자가 볼 수 있는 내용에 미치는 영향을 참조하십시오.
