Introscope 拡張機能 › SNMP アダプタ

SNMP アダプタ

SNMP（Simple Network Management Protocol、簡易ネットワーク管理プロトコル）は、ネットワーク コンポーネントの監視と管理に使用される標準プロトコルです。 SNMP アダプタを使用すると、Introscope で外部 SNMP フレームワークにメトリックをレポートできるようになります。

Introscope ユーザは SNMP を使用して、メトリック データを収集して外部 SNMP マネージャにレポートできます。また、SNMP マネージャ コンソールを使用してデータを表示できます。

Introscope SNMP アダプタは、そのままで HP OpenView、BMC Patrol、および HP LoadRunner と共に動作します。設定作業は必要ありません。

SNMP アダプタは自動的に、Introscope と共にインストールされます。 インストールした後は、IntroscopeEnterpriseManager.properties ファイル内の SNMP を有効にする必要があります。 設定する SNMP 機能の詳細については、「APM 設定および管理ガイド」を参照してください。

SNMP コレクションの作成

SNMP コレクションでは、MIB に発行されるメトリックを定義します。

SNMP コレクションは CA Introscope® Workstation エレメントであり、管理モジュールに保存されます。 SNMP コレクションは、Introscope Workstation で管理モジュール エディタを使用して作成します。

「CA APM 設定および管理ガイド」に記載された設定手順を実行した後は、いつでも SNMP コレクションを作成して操作できます。

メトリックの SNMP コレクションを作成する方法

  1. Workstation を起動します。
  2. 管理モジュールエディタまたは Investigator ウィンドウを開いて、ツリーを展開してメトリックを表示します。
  3. 管理モジュールエディタでメトリック グループを選択するか、または Investigator ツリーでメトリックを選択します。
  4. SNMP コレクションを作成するメトリック グループまたはメトリックを右クリックします。
  5. ドロップダウン メニューから［... から SNMP コレクションを新規作成］を選択します。
  6. 以下のいずれかの方法で、SNMP コレクションをデフォルト名で作成します。
  7. ［OK］をクリックします。

    次に、SNMP コレクションをアクティブ化します。

  8. 管理モジュールエディタで、新しい SNMP コレクションを保存した管理モジュールの下で SNMP コレクションを探します。

    この図は、ノード下に 1 つのメトリックを含む、管理モジュール ツリーの SNMP コレクション ノードを示しています。

  9. SNMP コレクションの［設定］タブで、［アクティブ］ボックスをオンにしてコレクションをアクティブ化します。

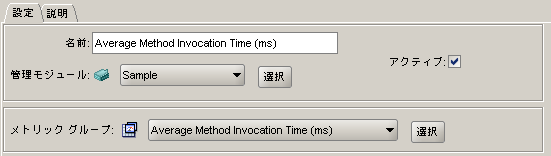

    この図は、SNMP コレクション用のメトリック収集をアクティブにするのに使用されるダイアログ ボックスの一部を示しています。

    注： メトリックから SNMP コレクションを作成すると、自動的にメトリック グループが作成されます。 このメトリック グループは、SNMP コレクションを保存した管理モジュールに属します。

  10. ［適用］をクリックします。

さらに SNMP コレクションを定義するには、上記の手順を繰り返します。

MIB の発行

SNMP コレクションを定義したら、Workstation から MIB を発行して、SNMP コレクションに格納されたメトリック データをキャプチャできるようにします。 ［MIB を発行］コマンドでは、現在の SNMP コレクションのみのスナップショットが取得されて、現在レポートされているメトリックのみが発行されます。 管理モジュールエディタ ツリーで SNMP コレクションを選択すると、現在レポートされているメトリックを表示できます。 ［MIB を発行］コマンドを使用すると、これらのメトリックが発行されます。

MIB に発行されるメトリックには、一意のオブジェクト識別子（OID）が割り当てられます。 SNMP マネージャは、OID を使用して MIB にある各メトリックを参照します。 メトリックの OID は、そのメトリックが SNMP コレクションに存在している限り、MIB が再発行されても変わりません。

ただし、メトリックが存在しない状態で MIB を発行すると、OID の持続性は保証されません。 メトリックの OID を持続させるには、すべてのメトリックがレポートされていることを確認してから MIB を発行してください。

特に、Enterprise Manager を再起動した場合は、すべてのメトリックがレポートされていることを確認することが重要です。 エージェントを Enterprise Manager に接続して、Workstation にメトリックが表示されるのを待ってから、MIB を再発行します。

MIB を発行したときに SNMP コレクションに一致するメトリックがなく、発行後に、SNMP を使用して発行したい照合メトリックが出現した場合は、MIB を再発行する必要があります。

MIB はいつでも発行できますが、以下の点に注意が必要です。

注： MIB を発行するには、その前に SNMPAdapter.jar ファイルをインストールして、IntroscopeEnterpriseManager.properties ファイルで SNMP を有効にしておく必要があります。

MIB を発行する方法

  1. サーバに publish_mib アクセス権を持つユーザとして Workstation にログインします。
  2. Workstation で、管理モジュール エディタを開きます。
  3. ［マネージャ］ - ［MIB を発行］を選択します。
  4. ［MIB タイプ］領域で、発行する MIB タイプのチェック ボックスをオンにします。 複数の MIB タイプを発行できます。
  5. ドロップダウン メニューから時間を選択して、SNMP エージェントからレポートされた値を更新する間隔を指定します。 デフォルトの時間は 1 分です。
  6. ［発行］をクリックします。

MIB ファイルについて

MIB ファイルは、ホスト名に従って名前付けされて、以下のディレクトリに保存されます。

<EM_Home>/snmp/

MIB ファイルは、以下の構文に従って名前を付けられて発行されます。

ホスト名の無効な文字は削除されます。ホスト名のピリオドはダッシュに変換されます。
