如何安装 Multi-Port Monitor › 开包、检查并将设备装入机架

开包、检查并将设备装入机架

CA Technologies 交付的产品包装中包含有设备、驱动器、电缆、机架安装导轨以及软件 CD。

遵循这些步骤:

1. 拆开包装。
2. 检查包装中是否包含了随附的部件列表中列出的所有项。

   如果缺少任何项，请与 CA 技术支持人员联系。

3. 将设备装入服务器机架。

重要提示：请先插入驱动器并连接电缆，然后再将电源连接到设备。

插入驱动器

该设备带有 16 个外部磁盘驱动器。 每个驱动器都有一个标识号：0 到 15。 将磁盘驱动器手动插入设备正面的插槽中。 请勿将一个设备上的驱动器插入到其他设备。

重要说明：如果驱动器插入顺序不正确，设备将检测不到该驱动器。 如果未检测到驱动器，用于分析报告和数据包存储的数据阵列则不可用。

遵循这些步骤:

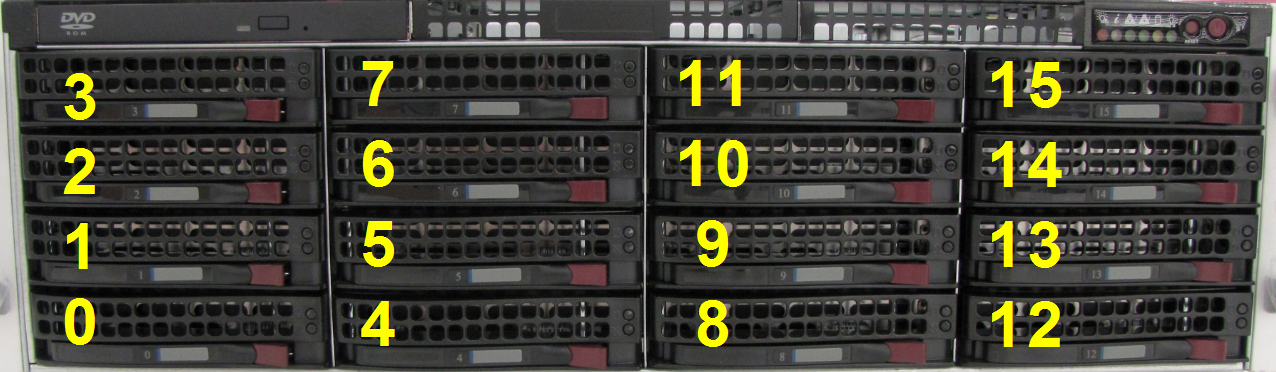

1. 将驱动器 0 至 3 插入第一列的插槽中（从底部开始）。
2. 将驱动器 4 至 7 插入第二列的插槽中。
3. 将驱动器 8 至 11 插入第三列的插槽中。
4. 将驱动器 12 至 15 插入第四列的插槽中。

   现在，所有驱动器都已装上，您可以为设备接线了。
