Requisito previo: gráfico de planificación del grid de CA AppLogic®

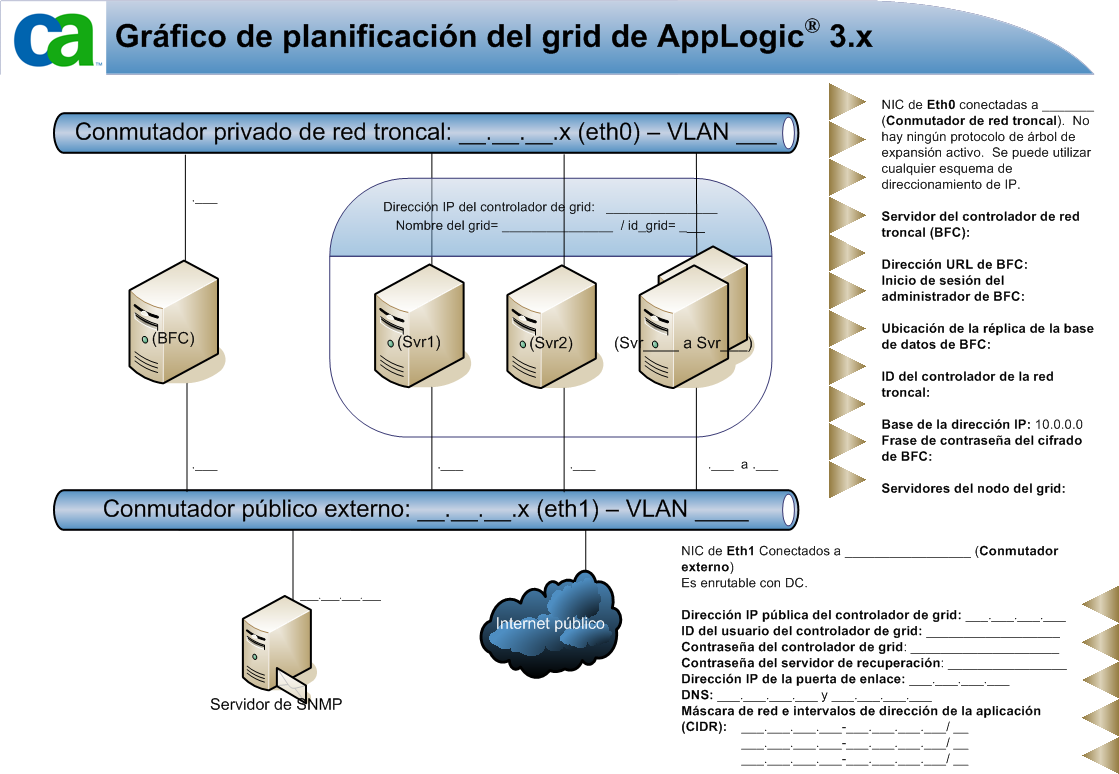

El gráfico siguiente permite planificar la implementación del grid:

Esta lista indica los valores de ejemplo que se pueden introducir en el gráfico:

• Conmutador privado de red troncal: 192.168.50.0/24 (etho0) - VLAN
• Dirección URL de BFC: nnn.nnn.200.2
• IP del controlador del grid: nnn.nnn.200.3
• Nombre del grid: gridname
• Grid_ID: 1
• IP del Servidor 1 (Svr1): nnn.nnn.200.4
• IP del Servidor 2 (Svr2): nnn.nnn.200.5
• IP de Svr3 a Svr5: nnn.nnn.200.6, nnn.nnn.200.7 y nnn.nnn.200.7
• NIC Eth0 conectados al conmutador de red troncal Brocade VDX 6720-40. No existe ningún protocolo de árbol de expansión activo. Se puede utilizar cualquier esquema de direcciones IP.
• Servidor Backbone Fabric Controller (BFC): equipo de escritorio de Dell
  • Nombre del host: bfc
  • raíz / ************
  • bfcuser / *********
• Dirección URL de BFC: nnn.nnn.200.2
• Inicio de sesión del administrador de BFC: admin / **************
• Ubicación de la réplica de la base de datos de BFC: /var/applogic/BFC_DB_Replica (en BFC)
• ID del controlador de la red troncal: 1
• IP básica: 10.0.0.0
• Frase de contraseña de cifrado de BFC: **********
• Servidores de nodos de grid: Dell x4, modelo XYZ, cada uno con 2 CPU de seis núcleos, 72 GB de RAM y 4 unidades internas SAS de 600 GB
• Conmutador público externo: nnn.nnn.200.1/28 (eth1) - VLAN
• Servidor SNMP: x.x.x.x
• NIC Eth1 conectados al conmutador externo Brocade VDX 6720-40. Puede enrutarse en el centro de datos.
• Dirección IP pública del controlador del grid: nnn.nnn.200.3
• ID del usuario del controlador del grid: nombre.apellido@mico.com
• Contraseña del controlador de grid: *************
• Contraseña del servidor de recuperación: ************
• Dirección de IP de la puerta de enlace: nnn.nnn.200.1
• DNS: 8.8.8.8 y 8.8.4.4. (DNS de Google)
• Intervalos de direcciones de la aplicación y la máscara de red (CIDR): nnn.nnn.200.8 a nnn.nnn.200.14/28
