例 5: マスタ、アプライアンス、および CS はポート フォワーディングされたファイアウォールの後ろ側にある

この例のネットワーク セットアップでは、両方のサイトで、ホストがポートフォワーディングが有効なファイアウォールの後ろ側にあります。

以下では、ネットワーク セットアップについて説明します。

• マスタは、ファイアウォール (ファイアウォール 1) の後ろ側にある LAN ネットワーク (LAN 1) 内にあります。
• ポート フォワーディングは、ファイアウォール 1 に対して有効です。
• コントロール サービス（CS）およびレプリカは、ファイアウォール（ファイアウォール2）の後ろ側にある LAN ネットワーク（LAN 2）内にあります。
• ポート フォワーディングは、ファイアウォール 2 に対して有効です。
• これらの両方の LAN ネットワークは、パブリック WAN を使用して接続されます。

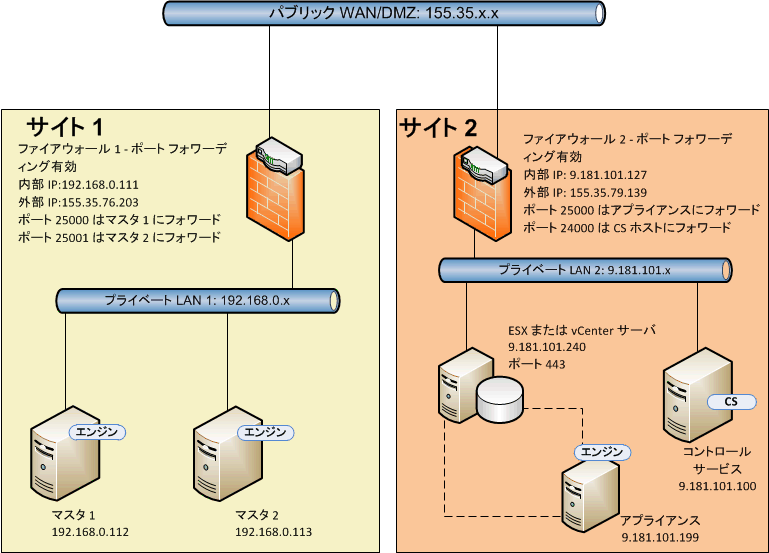

以下の図は、このネットワーク セットアップを示しています。

ポート フォワーディングは両方のファイアウォールに対して有効なため、マスタはアプライアンスおよびコントロール サービスにアクセスできます。 同様に、コントロール サービスおよびレプリカはマスタにアクセスできます。 このセットアップでは、以下の 2 つの方法でシナリオを作成できます。

• NAT ユーティリティを使用する： マスタ上またはアプライアンス上のいずれかで NAT ユーティリティを使用して HAシナリオを作成します。例 1 または例 2 をご覧ください。
• NAT ユーティリティを使用しない： ポート フォワーディングの詳細と共に、ファイアウォール 1 およびファイアウォール 2 の外部 IP アドレスを使用して、HA シナリオを作成します。
