Exemple 3 : L'appliance et le CS se trouvent derrière un pare-feu fermé.

Dans cet exemple, l'ordinateur maître ne peut pas accéder à la réplication. Le service de contrôle et l'ordinateur de réplication se trouvent derrière un pare-feu sans transfert de port. La description suivante explique l'installation de réseau.

• Les ordinateurs maîtres se trouvent sur un réseau LAN privé (LAN 1) derrière un pare-feu (pare-feu 1) avec le transfert de port activé.
• Les hôtes du réseau LAN 1 peuvent accéder au réseau public WAN à travers le pare-feu 1. Le transfert de port suivant est configuré pour le pare-feu 1.
  • Le port 25000 est transféré à l'ordinateur maître 1.
  • Le port 25001 est transféré à l'ordinateur maître 2.
• Le service de contrôle et l'ordinateur de réplication se trouvent sur un réseau LAN privé (LAN 2) derrière un pare-feu (par-feu 2) sans transfert de port.
• Ces deux réseaux LAN privés sont connectés à l'aide d'un réseau public WAN.

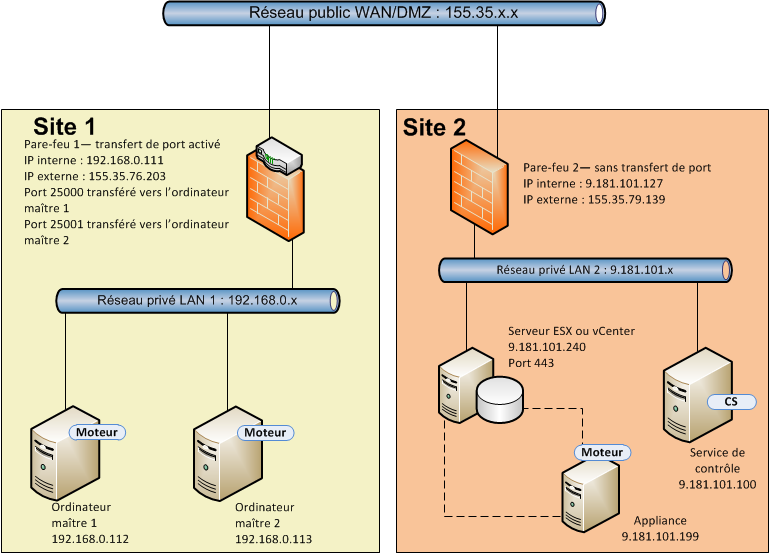

Le diagramme suivant illustre la configuration du réseau.

Dans cette configuration, le service de contrôle et l'appliance peuvent accéder à l'ordinateur maître, mais celui-ci ne peut pas accéder à l'appliance. Pour un scénario avant, l'ordinateur maître ne peut pas copier les données sur l'ordinateur de réplication.

Pour créer un scénario pour ce type de configuration, configurez l'utilitaire de traduction d'adresses de réseau RHA sur l'appliance.

Les tâches suivantes décrivent la procédure de configuration de l'utilitaire de traduction d'adresses de réseau sur l'appliance lors de la création de scénarios et de la récupération à chaud.

• Création d'un scénario de haute disponibilité de systèmes complets
• Récupération à chaud à partir d'un point de retour arrière
• Récupération à chaud à l'aide de la réplication inversée
