Exemple 2 : les ordinateurs maîtres se trouvent derrière un pare-feu fermé qui utilise un serveur proxy.

Cet exemple est similaire à l'exemple 1, mais le site 1 contient un serveur proxy supplémentaire. La description suivante explique l'installation de réseau.

• Les ordinateurs maîtres se trouvent dans un réseau LAN privé derrière un pare-feu (pare-feu 1) sans transfert de port.
• Le pare-feu 1 est connecté à un serveur proxy (155.35.76.123).
• Les hôtes du réseau LAN 1 peuvent accéder au réseau public WAN à travers le pare-feu 1.
• Le service de contrôle et l'ordinateur de réplication se trouvent sur un réseau LAN derrière un pare-feu (pare-feu 2) avec le transfert de port activé.
• Les hôtes du réseau LAN 2 peuvent accéder au réseau public WAN à travers le pare-feu 2. Le transfert de port suivant est configuré pour le pare-feu 2.
  • Le port 24000 est transféré à l'hôte de service de contrôle.
  • Le port 25000 est transféré à l'appliance.
• Ces deux réseaux LAN privés sont connectés à l'aide d'un réseau public WAN.

Le diagramme suivant illustre la configuration du réseau.

Cet exemple est similaire à l'exemple 1. Vous devez uniquement effectuer les étapes supplémentaires suivantes.

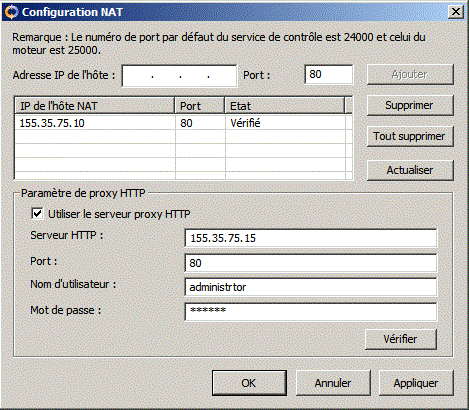

1. Sur l'ordinateur maître, spécifiez les détails de serveur proxy suivants dans l'utilitaire de traduction d'adresses de réseau.
   • Serveur HTTP : 155.35.76.123
   • Port : 80
   • Nom d'utilisateur : <domaine\nom d'utilisateur>
   • Mot de passe : <mot_passe>

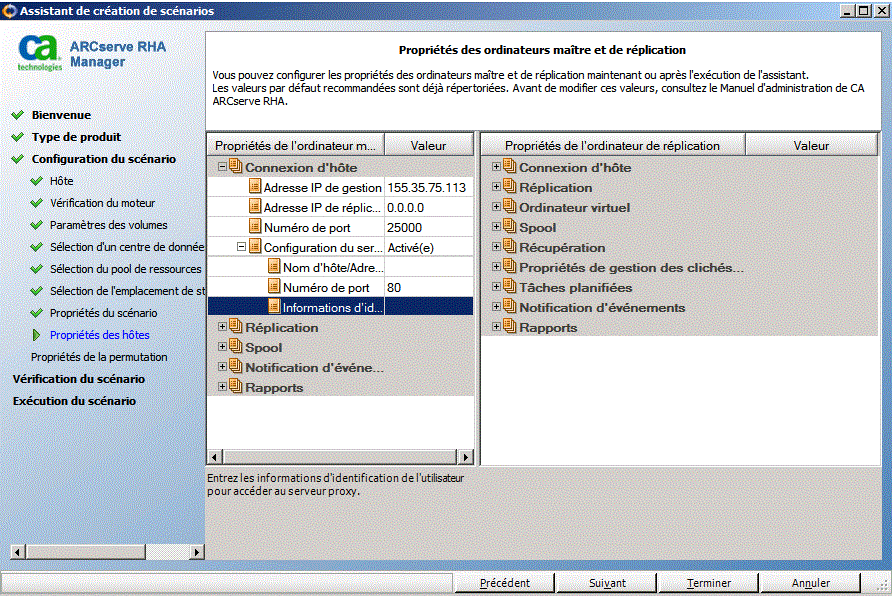

2. Lors de la création d'un scénario Système complet, spécifiez les propriétés d'hôte suivantes dans l'écran Propriétés de l'ordinateur de réplication et Propriétés de l'ordinateur maître.
   • Activez l'option Configuration du serveur proxy HTTP.
   • Entrez les détails de serveur proxy.
