Ejemplo 5: Los servidores máster, el dispositivo y el servicio de control están detrás de cortafuegos del enrutamiento de puertos

En este ejemplo, la configuración de red es tal que, en ambos lados, los host se encuentran detrás de cortafuegos que tienen activado el enrutamiento de puertos.

La descripción siguiente explica la configuración de red.

• Los servidores máster están en una red de LAN (LAN 1) que está detrás de un cortafuegos (cortafuegos 1).
• Se activa el enrutamiento de puertos para el cortafuegos 1.
• El servicio de control (CS) y la réplica están en una red de LAN (LAN 2) que está detrás de un cortafuegos (cortafuegos 2).
• El enrutamiento de puertos se activa para el cortafuegos 2.
• Ambas redes de LAN se conectan a través de un WAN público.

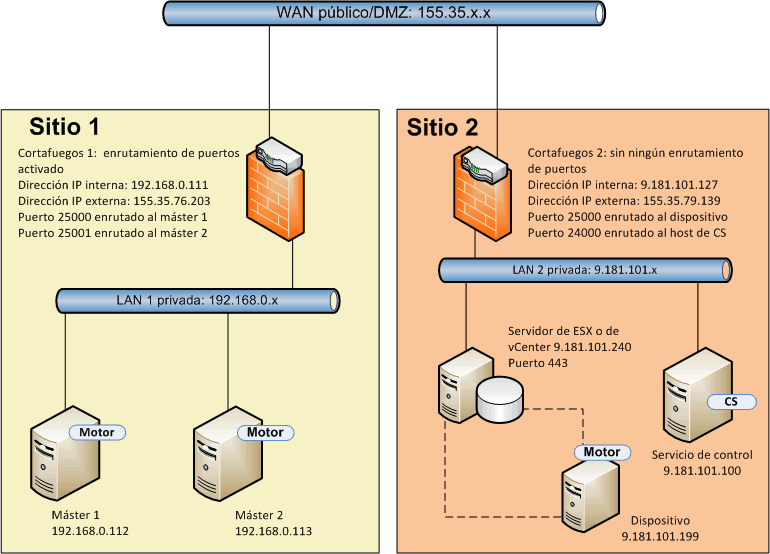

El siguiente diagrama ilustra la configuración de redes.

Se activa el enrutamiento de puertos para los dos cortafuegos, de modo que los servidores máster puedan acceder al dispositivo y al servicio de control. Del mismo modo, el servicio de control y la réplica podrán acceder a los servidores máster. Para esta configuración, se puede crear un escenario de las dos maneras siguientes.

• Mediante la utilidad de NAT: utilice la utilidad de NAT en los servidores máster o en el dispositivo para crear un escenario de alta disponibilidad, consulte el ejemplo 1 o el ejemplo 2.
• Sin utilizar la utilidad de NAT: utilice las direcciones IP externas del cortafuegos 1 y del cortafuegos 2 con los detalles del enrutamiento de puertos para crear un escenario de alta disponibilidad.
