Ejemplo 4: el servicio de control está en un WAN público

Este ejemplo es similar al ejemplo 3 excepto que el host de servicio de control está en el WAN público con una dirección IP pública (155.35.76.123). La descripción siguiente explica la configuración de red.

• Los servidores máster están en una red de LAN privada (LAN 1) que está detrás de un cortafuegos (cortafuegos 1) a través de la activación del enrutamiento de puertos.
• El host en la LAN 1 puede acceder al WAN público mediante el cortafuegos 1. Se configura el enrutamiento de puertos siguiente para el cortafuegos 1.
  • El puerto 25000 está enrutado al máster 1.
  • El puerto 25001 está enrutado al máster 2.
• El servicio de control está en el WAN público.
• El dispositivo está en una red de LAN privada (LAN 2) que está detrás de un cortafuegos (cortafuegos 2) sin ningún enrutamiento de puertos.
• Estas dos redes de LAN privadas se conectan a través de un WAN público.

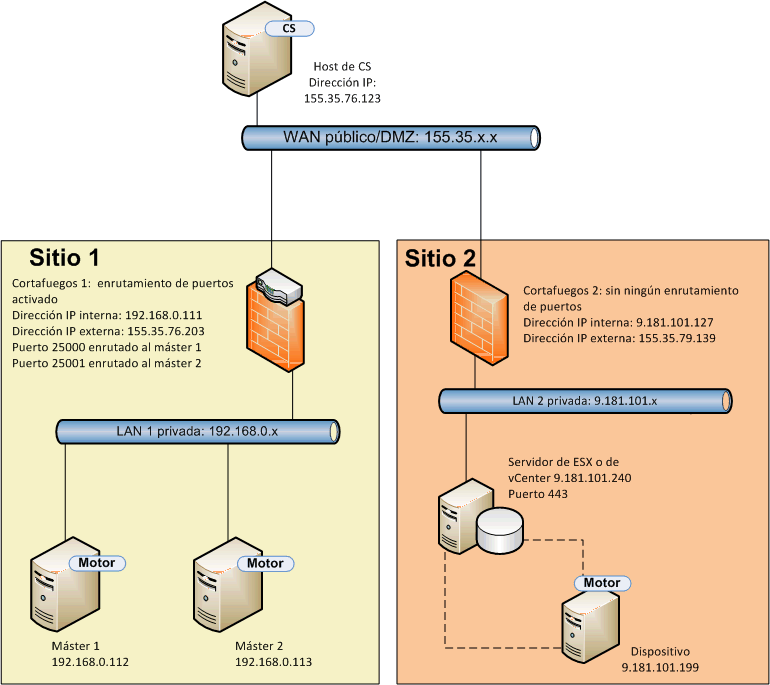

El siguiente diagrama ilustra la configuración de redes.

El servicio de control se puede conectar al máster pero no se puede conectar al dispositivo. De modo que debe configurar la utilidad de NAT en el dispositivo para establecer una conexión entre el servicio de control y el máster. El resto de pasos son los mismos que en el ejemplo 3.
