Beispiel 5: Master, Appliance und CS befinden sich hinter Firewalls mit Anschlussweiterleitung.

In diesem Beispiel liegt das Netzwerk-Setup so vor, dass sich die Hosts in beiden Sites hinter der Firewalls befinden, bei denen die Anschlussweiterleitung aktiviert ist.

Die folgende Beschreibung erklärt das Netzwerk-Setup.

• Master sind in einem LAN-Netzwerk (LAN 1), das sich hinter einer Firewall (Firewall 1) befindet.
• Anschlussweiterleitung ist für Firewall 1 aktiviert.
• Der Steuerungsdienst (CS) und das Replikat sind in einem LAN-Netzwerk (LAN 2), das sich hinter einer Firewall (Firewall2) befindet.
• Anschlussweiterleitung ist für Firewall 2 aktiviert.
• Beide dieser LAN-Netzwerke sind über ein öffentliches WAN verbunden.

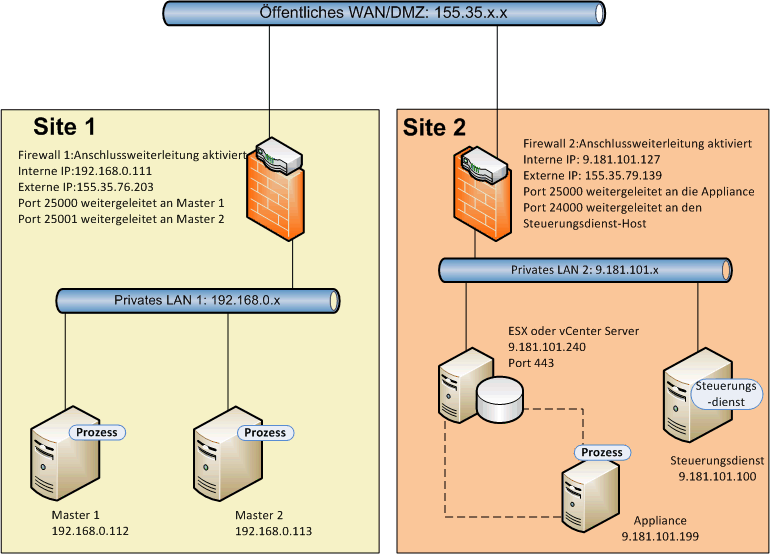

Die folgende Abbildung beschreibt das Netzwerk-Setup.

Anschlussweiterleitung ist für beide Firewalls aktiviert, sodass Master auf die Appliance und den Steuerungsdienst zugreifen können. Ähnlicherweise können der Steuerungsdienst und das Replikat auf die Master zugreifen. Für dieses Setup können Sie ein Szenario auf die folgenden beiden Arten erstellen.

• Mithilfe des Hilfsprogramms NAT: Verwenden Sie das Hilfsprogramm NAT entweder auf Master oder auf der Appliance, um ein HA-Szenario zu erstellen (siehe Beispiel 1 oder Beispiel 2).
• Ohne das Hilfsprogramm NAT zu verwenden: Verwenden Sie die externen IP-Adressen von Firewall 1 und Firewall 2 mit Anschlussweiterleitungdetails, um ein HA-Szenario zu erstellen.
