Beispiel 4: CS ist auf einem öffentlichen WAN

Dieses Beispiel gleicht Beispiel 3, mit dem Unterschied, dass der CS-Host sich auf einem öffentlichen WAN mit einer öffentlichen IP-Adresse (155.35.76.123) befindet. Die folgende Beschreibung erklärt das Netzwerk-Setup.

• Master sind in einem privaten LAN-Netzwerk (LAN 1), das sich hinter einer Firewall (Firewall 1) befindet, und die Anschlussweiterleitung ist aktiviert.
• Hosts in LAN 1 können auf das öffentliche WAN durch Firewall 1 zugreifen. Die folgende Anschlussweiterleitung ist für Firewall 1 konfiguriert.
  • Port 25000 wird an Master 1 weitergeleitet.
  • Port 25001 wird an Master 2 weitergeleitet.
• Der Steuerungsdienst befindet sich auf dem öffentlichen WAN.
• Die Appliance ist in einem privaten LAN-Netzwerk (LAN 2), das sich hinter einer Firewall (Firewall2) ohne Anschlussweiterleitung befindet.
• Beide dieser privaten LAN-Netzwerke sind über ein öffentliches WAN verbunden.

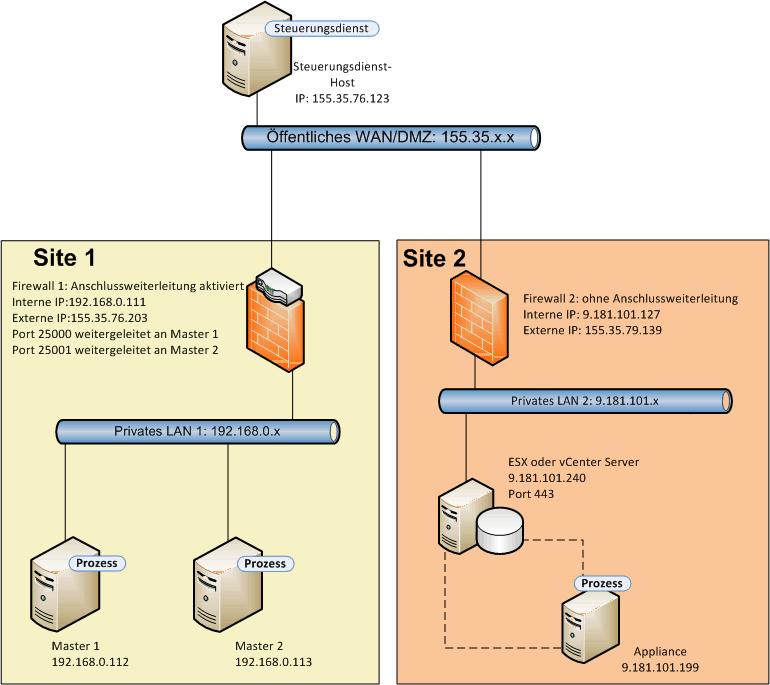

Die folgende Abbildung veranschaulicht das Netzwerk-Setup.

Der Steuerungsdienst kann mit dem Master eine Verbindung aufnehmen, aber nicht mit der Appliance. Konfigurieren Sie daher das Hilfsprogramm NAT auf der Appliance, um eine Verbindung zwischen dem Steuerungsdienst und dem Master zu erstellen. Die anderen Schritte entsprechen denen aus Beispiel 3.
