Beispiel 3: Appliance und CS befinden sich hinter einer geschlossen Firewall.
In diesem Beispiel kann der Master nicht auf das Replikat zugreifen. Der Steuerungsdienst und das Replikat befinden sich hinter einer Firewall ohne Anschlussweiterleitung. Die folgende Beschreibung erklärt das Netzwerk-Setup.
- Master sind in einem privaten LAN-Netzwerk (LAN 1), das sich hinter einer Firewall (Firewall 1) befindet, und die Anschlussweiterleitung ist aktiviert.
- Hosts in LAN 1 können auf das öffentliche WAN durch Firewall 1 zugreifen. Die folgende Anschlussweiterleitung ist für Firewall 1 konfiguriert.
- Port 25000 wird an Master 1 weitergeleitet.
- Port 25001 wird an Master 2 weitergeleitet.
- Der Steuerungsdienst und das Replikat sind in einem privaten LAN-Netzwerk (LAN 2), das sich hinter einer Firewall (Firewall2) ohne Anschlussweiterleitung befindet.
- Beide dieser privaten LAN-Netzwerke sind über ein öffentliches WAN verbunden.

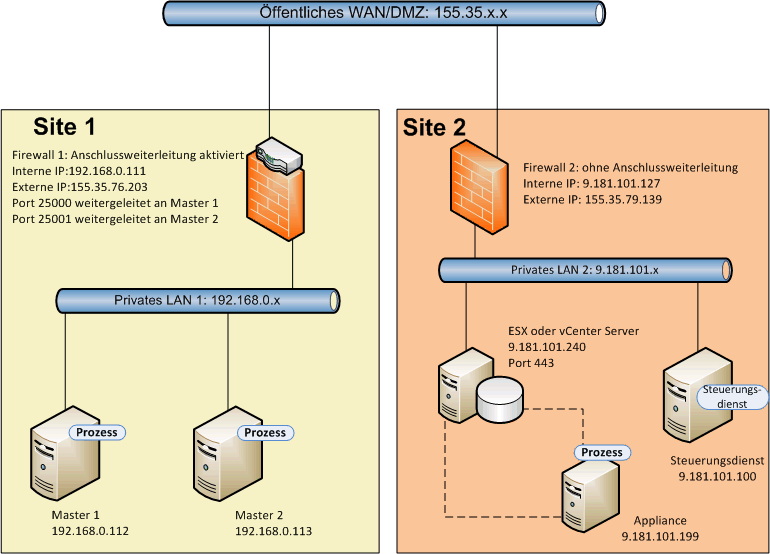

Die folgende Abbildung veranschaulicht das Netzwerk-Setup.
In diesem Setup können der Steuerungsdienst und die Appliance auf den Master zugreifen, aber der Master kann nicht auf die Appliance zugreifen. Für ein Vorwärtsszenario kann der Master keine Daten auf das Replikat kopieren.
Um ein Szenario für diese Art von Setup zu erstellen, konfigurieren Sie das RHA-Hilfsprogramm NAT auf der Appliance.
Die folgenden Aufgaben beschreiben, wie Sie das Hilfsprogramm NAT auf der Appliance richtig konfigurieren, wenn Sie ein Szenario erstellen und BMR ausführen.
