Beispiel 2: Master befinden sich hinter einer geschlossen Firewall, die einen Proxy-Server verwendet

Dieses Beispiel gleicht Beispiel 1. Der einzige Unterschied ist, dass es einen zusätzlichen Proxy-Server an Site 1 gibt. Die folgende Beschreibung erklärt das Netzwerk-Setup.

• Master sind in einem privaten LAN-Netzwerk, das sich hinter einer Firewall (Firewall 1) ohne Anschlussweiterleitung befindet.
• Firewall 1 ist mit einem Proxy-Server (155.35.76.123) verbunden.
• Hosts in LAN 1 können auf das öffentliche WAN durch Firewall 1 zugreifen.
• Steuerungsdienst und Replikat sind in einem LAN-Netzwerk, das sich hinter einer Firewall (Firewall2) befindet, und die Anschlussweiterleitung ist aktiviert.
• Hosts in LAN 2 können auf das öffentliche WAN durch Firewall 2 zugreifen. Die folgende Anschlussweiterleitung ist für Firewall 2 konfiguriert.
  • Port 24000 wird an den Steuerungsdienst-Host weitergeleitet.
  • Port 25000 wird an die Appliance weitergeleitet.
• Beide dieser privaten LAN-Netzwerke sind über ein öffentliches WAN verbunden.

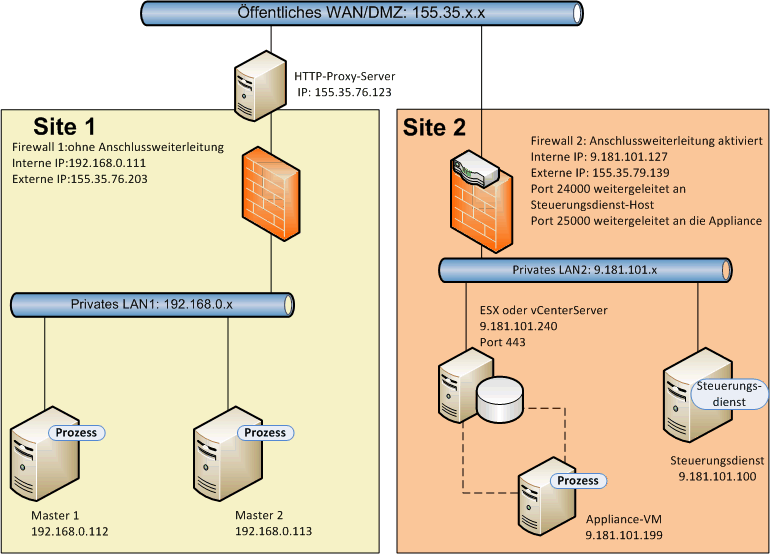

Die folgende Abbildung veranschaulicht das Netzwerk-Setup.

Dieses Beispiel gleicht Beispiel 1. Sie müssen nur die folgenden zusätzlichen Schritte ausführen.

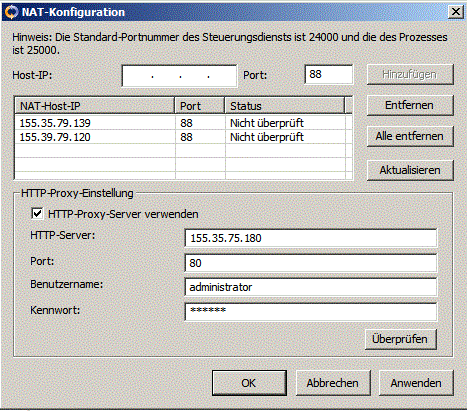

1. Geben Sie auf dem Master die folgenden Proxy-Server-Details im Hilfsprogramm NAT an.
   • HTTP-Server: 155.35.76.123
   • Port: 80
   • Benutzername: <Domäne\Benutzername>
   • Kennwort: <Kennwort>

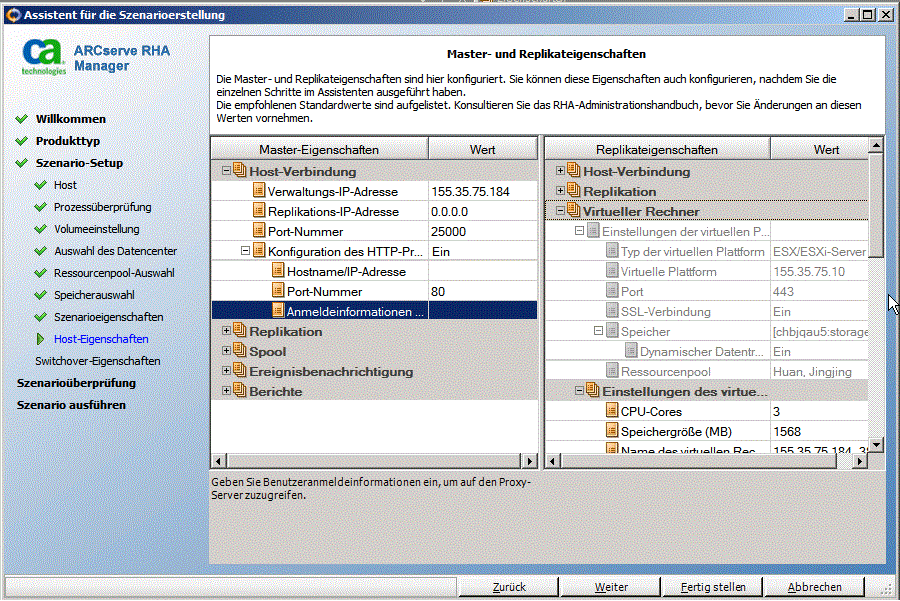

2. Während Sie das Gesamtsystemszenario erstellen, geben Sie die folgenden Host-Eigenschaften im Fenster "Master- und Replikateigenschaften" an.
   • Legen Sie die Konfiguration des HTTP-Proxy-Servers auf "Ein" fest.
   • Geben Sie die Proxy-Serverdetails ein.
