ADES AIM の仕組み

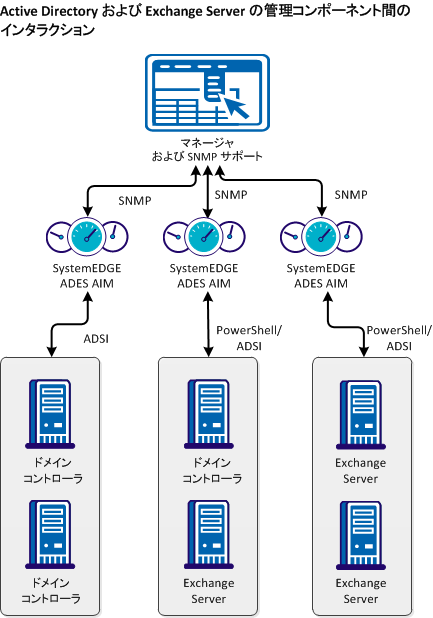

以下の図は、ADES AIM のアーキテクチャを示しています。

以下のプロセスでは、ADES AIM の仕組みについて説明します。

1. ADES AIM はドメイン コントローラを検索してホストを検出します。 ADES AIM は、以下に関する情報を収集します。
   • ドメイン コントローラやグローバル カタログなどの Active Directory サーバの役割。
   • ハブ トランスポート、メールボックス、およびクライアント アクセス サーバなどの Exchange Server の役割。

     注： ユニファイド メッセージングおよびエッジ トランスポートの役割は、モニタリングに対してはサポートされていません。

2. ホストが検出されると、AIM は以下からデータを収集するためのメッセージを送信します。
   • ドメイン コントローラ（ADSI コールを使用）
   • Exchange Server （PowerShell コマンドを使用）
3. AIM はデータを受信し、SystemEDGE エージェント用の MIB テーブルを更新します。
4. CA eHealth や CA Spectrum などのマネージャは、SystemEDGE ホストにポーリングして、表示するデータを収集します。
5. AIM は管理対象ホスト（モニタリング用に設定されている Active Directory と Exchange Server ホスト）に継続的にポーリングして、その MIB テーブルを更新します。
