トッププロトコル（円）

［トッププロトコル（円）］ビューは、選択されたインターフェース上で最もトラフィック量の多いものに関連するプロトコルを表示します。たとえば、この情報を使用して、インターフェース上の特定のアプリケーションの着信データと送信データの量を迅速に比較できます。

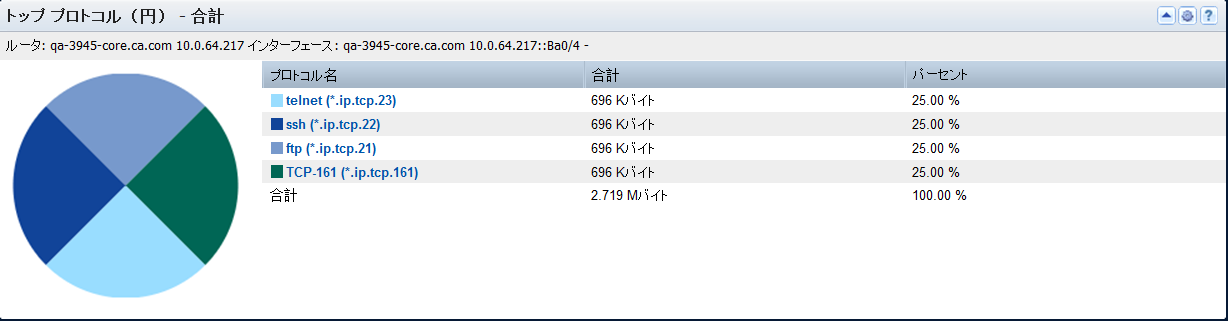

［トッププロトコル（円）］ビューは、各プロトコルのトラフィックの量およびパーセントを表示します。

このビューには、選択されたインターフェース上の高ボリュームのプロトコルに関する情報を示す円グラフおよびテーブルが含まれます。ビュー上部にあるテキスト文字列は、データが表示されているインターフェースを特定します。テーブルにはデフォルトで以下の情報が含まれます。

デフォルトのレポート期間は直近 24 時間です。

CA Performance Center で［トッププロトコル（円）］ビューを参照するには、カスタムダッシュボードに追加します。

このビューに対して使用可能なアクション

このビューでは、いくつかのアクションを実行することができます。たとえば以下のものがあります。

NFA コンソールでのプロトコル円グラフの参照

NFA コンソールでは、［インターフェース］ページ上でインターフェースを選択し、プロトコルトラフィックボリュームを円グラフで表示できます。

概要 -- レポートタイプ：概要。［表示方法］メニューオプション：円グラフ。
ビュー：トップ N プロトコルのプロトコルサマリ（インとアウト）およびその他概要ビュー。
トップ N プロトコルサマリ -- レポートタイプ：プロトコル。フィルタ：トップ N プロトコル。［表示方法］メニューオプション：円グラフ。
ビュー：トップ N プロトコルのプロトコルサマリ（イン、アウト、合計）。
単一プロトコルのホストまたは通信 -- レポートタイプ：プロトコル。フィルタ：単一プロトコル。［表示方法］メニューオプション：円グラフ。
ビュー：単一プロトコルのプロトコルホストサマリ（送信側と受信側）、単一プロトコルのプロトコル通信サマリ（合計）。

ページ最上部の［フロー監視］リンクをクリックしてフロー監視レポートを実行することにより、さらに詳細を表示できます。
