トップ プロトコル（表）

［トップ プロトコル（テーブル）］ビューは、特定のインターフェース上で最も通信量の多い IP プロトコル トップ 10 のレート、ボリュームまたは使用率を表示します。 テーブルには、選択されたインターフェース上で最もトラフィック量の多いアカウントのプロトコルのデータ（従ってアプリケーション）が表示されます。 たとえばこの情報を使用して、インターフェース上の特定のアプリケーションのデータ量または使用率のレベルを比較できます。

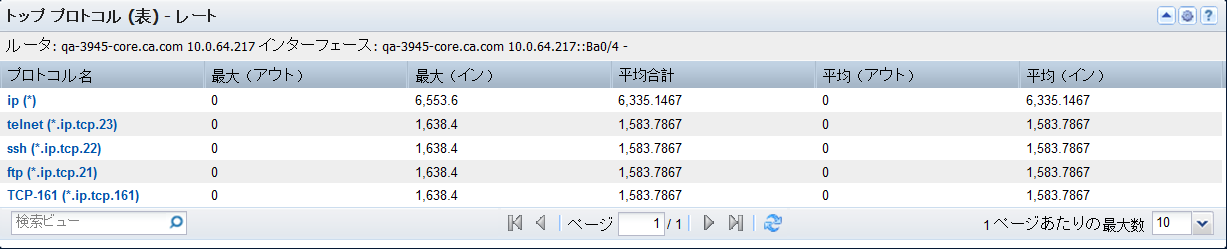

グラフの例は、リスト表示された各プロトコルのフロー ボリュームを表示するよう設定された［トップ プロトコル (表)］ビューを表示しています。

このビューには、インターフェース識別文字列およびテーブルが含まれます。 テーブルには、行ごとにプロトコル名（キーワードおよび TCP/UDP ポート割り当て）、および以下のレート、ボリューム、または使用率情報が含まれます（デフォルト）。

• レート： 各プロトコルの発信データ（最大（送信側））および着信データ（最大（受信側））の最大レート、各プロトコルのデータ合計（平均合計）、発信データ（平均（送信側））、および着信データ（平均（受信側））の平均レート。
• ボリューム： 各プロトコルの発信データ（送信側）、着信データ（受信側）、すべてのデータ（合計）のバイト/メガバイトの数。
• 使用率： 各プロトコルの発信データ（最大（送信側））および着信データ（最大（受信側））によって使用されるインターフェース容量の最大パーセンテージ、および各プロトコルの着信データ（平均（送信側））、発信データ（平均（受信側））、データ合計（平均合計）による平均使用率。

デフォルトのレポート期間は直近 24 時間です。

CA Performance Center で［トップ プロトコル（テーブル）］ビューを参照するには、カスタム ダッシュボードに追加します。

このビューに対して使用可能なアクション

このビューでは、いくつかのアクションを実行することができます。たとえば以下のものがあります。

• ビュー設定を編集することにより、測定のタイプ、ビュー名、レポートのインターフェースを変更します。
• 列見出しをクリックして、テーブル データを再ソートします。 降順と昇順を切り替えるには、再度クリックします。
• ［1 ページあたりの最大数］の値を変更し、各テーブル ページ上に表示されるアイテム数を変更します。
• テーブルに表示される列を変更します。列の境界辺りをクリックし、［列］をクリックして、表示する列を選択します。
• ホスト名をクリックすると、CA Network Flow Analysis のフィルタ済みインターフェース レポートにジャンプする。

NFA コンソールでのプロトコル テーブルの参照

NFA コンソールでは、CA Network Flow Analysis の［インターフェース］ページで選択したインターフェースについてプロトコル ボリューム データをテーブルで表示できます。

• トップ N プロトコル -- レポート タイプ： プロトコル。 フィルタ： トップ N プロトコル。 ［表示方法］メニュー オプション： サマリ テーブル、ボリューム。

  ビュー： トップ N プロトコルのプロトコル サマリ テーブルおよび他の概要ビュー。

• 単一ホストのプロトコル -- レポート タイプ： ホスト。 フィルタ： 単一ホスト。 レポート サブタイプ： プロトコル。 ［表示方法］メニュー オプション： サマリ テーブル、ボリューム。

  ビュー： 単一ホストのホスト プロトコル サマリ テーブル。

• 単一の通信のプロトコル -- レポート タイプ： 通信。 フィルタ： 単一の通信。 レポート サブタイプ： プロトコル。 ［表示方法］メニュー オプション： サマリ テーブル、ボリューム。

  ビュー： 単一の通信の通信プロトコル サマリ テーブル。

ページ最上部の［フロー監視］リンクをクリックしてフロー監視レポートを実行することにより、さらに詳細を表示できます。
