排名靠前对话(饼图)

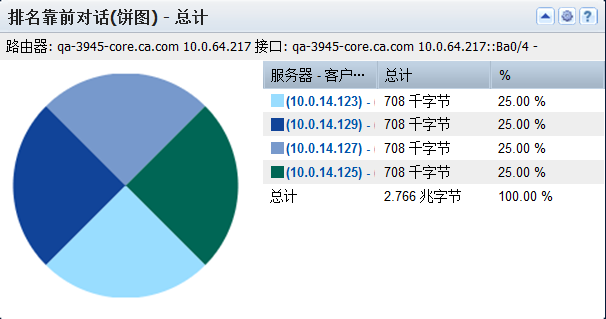

“排名靠前对话(饼图)”视图包含占用了选定接口上的大多数流量的对话的饼图表示。

该视图包括一个饼图和一个表，涵盖了有关选定接口上大数据量对话的信息。 视图顶端附近的文本字符串标识显示其数据的接口。 默认情况下，该表包括以下信息：

服务器 - 客户端名称

按其名称或 IP 地址标识对话源和目标服务器。

总计

记录在对话中交换的数据的总量（例如，以兆字节数表示）。

百分比

度量对话生成的数据占总数据的百分比。

默认的报告期间为前 24 小时。

要在 CA Performance Center 中查看“排名靠前对话(饼图)”视图，请转到以下位置之一：

• “接口”页面（已选定某个接口）：“IP 性能”选项卡
• 自定义显示板

此视图的可用操作

您可以在此视图中执行多个操作，包括以下列表中的操作：

• 通过编辑视图设置来更改流量方向、度量类型和视图名称。 如果此视图位于自定义显示板，则还可以更改报告的接口。
• 更改表中显示的列：在列边缘附近单击，并单击“列”，然后选择要显示的列。
• 通过单击视图中的对话链接，可跳至 CA Network Flow Analysis“接口”页面上的详细信息。

在 NFA 控制台中查看对话饼图

在 NFA 控制台中，您可以在“接口”页面上选择某个接口，并在饼图中显示对话流量数据量：

• 概览 - 报告类型：概览。 “表现方式”菜单选项：饼图。

  视图：排名靠前的 N 个对话的对话汇总（总计），以及其他概览视图。

• 排名靠前的 N 个对话 - 报告类型：对话。 筛选：排名靠前的 N 个对话。 “表现方式”菜单选项：饼图。

  视图：排名靠前的 N 个对话的对话汇总（总计）。

• 单个协议的对话 - 报告类型：协议。 筛选：单个协议。 报告子类型：对话或概览。 对话筛选：排名靠前的 N 个对话。 “表现方式”菜单选项：饼图或混合图。

  视图：单个协议的协议对话汇总（总计）。

• 单个 ToS 的对话 - 报告类型：ToS。 筛选：单个 ToS。 报告子类型：对话。 对话筛选：排名靠前的 N 个对话。 “表现方式”菜单选项：饼图。

  视图：单个 ToS 的 ToS 对话汇总（总计）。

您可以通过单击页面顶部的“数据流分析”链接并运行“数据流分析”报告，来显示更多的详细信息。
