排名靠前对话(条形图)

“排名靠前对话(条形图)”视图显示使用接口带宽的排名靠前的 10 个对话。 条形图显示每个对话的带宽使用量。

例如，使用对话信息来确定大数据量主机的 IP 地址。 可以与主机的所有者或用户联系，以调查流量的性质和目的。

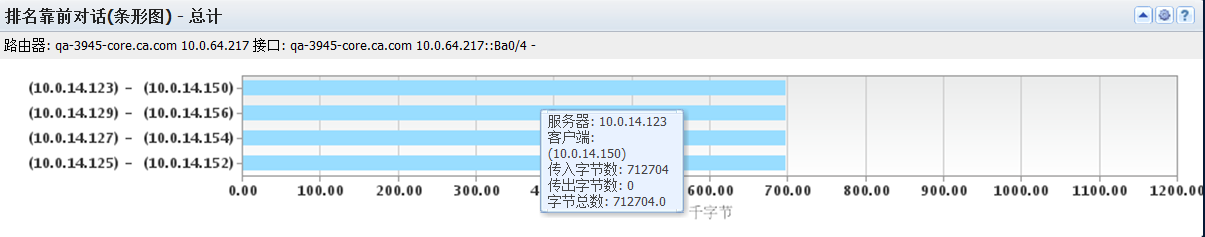

您可以查看对话的传入数据、传出数据或所有数据，如示例图形中所示。

该视图中的每个条形对应选定接口上的一个大数据量对话。 视图顶端附近的文本字符串标识显示其数据的接口。 该条形图包括以下信息：

对话对

按其名称或 IP 地址标识对话源和目标服务器（Y 轴）。

数据量

度量在对话中交换的数据的总量（例如，以兆字节数表示）（X 轴）。

默认的报告期间为前 24 小时。

要在 CA Performance Center 中查看“排名靠前对话(条形图)”视图，请将该视图添加到自定义显示板中。

此视图的可用操作

您可以在此视图中执行多个操作，包括以下列表中的操作：

• 通过编辑视图设置来更改用于报告的流量方向、视图名称和接口。
• 请将光标置于对话对应的条形上，以显示工具提示的详细信息（如服务器、客户端和数据量）。
• 通过单击对话对应的条形或名称，可跳至 CA Network Flow Analysis“接口”页面上的特定对话的详细信息。

在 NFA 控制台中查看对话趋势视图

您可以显示“接口”页面上所选定接口的对话数据量的趋势图：

• 多趋势概览 - 报告类型：概览。 “表现方式”菜单选项：混合趋势；数据量。

  视图：排名靠前的 N 个对话的对话多趋势汇总（总计）。

• 排名靠前的 N 个对话趋势 - 报告类型：对话。 筛选：排名靠前的 N 个对话。 “表现方式”菜单选项：趋势图；数据量。

  视图：排名靠前的 N 个对话的对话趋势。

• 单个协议的对话 - 报告类型：协议。 筛选：单个协议。 报告子类型：对话。 对话筛选：排名靠前的 N 个对话。 “表现方式”菜单选项：趋势图。

  视图：单个协议的协议对话汇总（总计）。

• 单个 ToS 的对话 - 报告类型：ToS。 筛选：单个 ToS。 报告子类型：对话。 对话筛选：排名靠前的 N 个对话。 “表现方式”菜单选项：趋势图；数据量。

  视图：使用单个 ToS 的每个对话的“ToS 趋势”视图。

注意：要查看单个对话的趋势图，请单击“排名靠前的 N 个对话”并选择单个对话作为筛选。

要显示更多的详细信息，请单击页面顶部的“数据流分析”链接并运行“数据流分析”报告。
