堆积 ToS 趋势

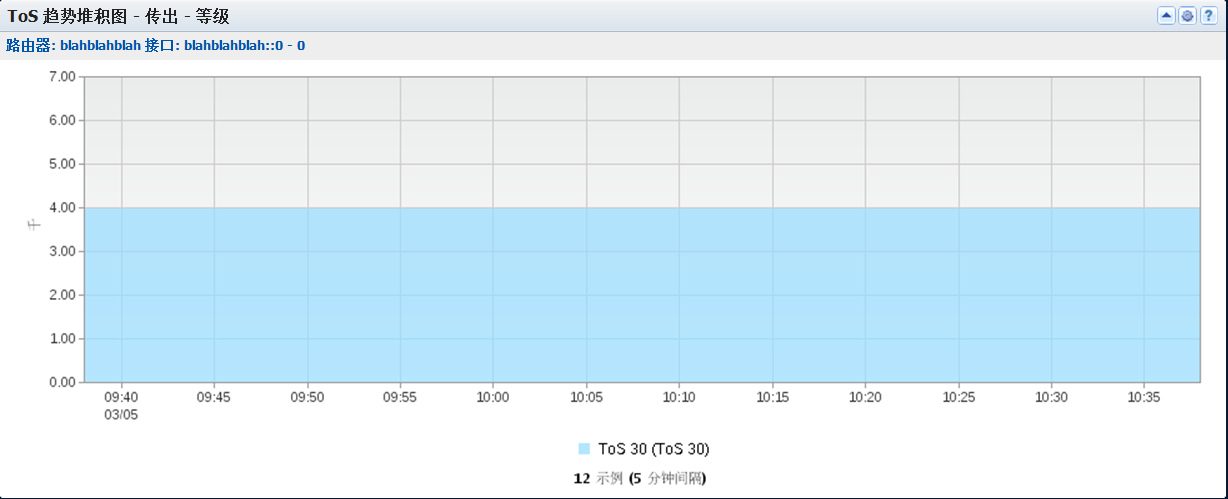

“ToS 堆积趋势”视图显示排名靠前的 ToS 的接口流量，包括流量发生的时间。

该视图显示在报告期间使用的排名靠前的 ToS 值的数据速度、接口容量使用率或数据量的时间设置（最多可以包括十个 ToS）。 该视图包括以下信息：

标识符

包括路由器名称、接口名称和接口说明（位于视图标题下）。

ToS 带

显示与接口上流量关联的排名靠前的每个 ToS 的数据速度、数据量或接口容量使用率。

时间（所有视图）

数据传输期间的时间点（以小时和分钟表示）（X 轴）。

数据量（速度或字节数）

在每个时间点的数据量（例如，以“速度”视图中的数千个数据流或“字节数”视图中的千字节数表示）（Y 轴）。 根据数据方向，数据量为接口的入站和（或）出站流量。 速度是通过将数据流数目除以已用传输时间计算得出的。

百分比（使用率）

ToS 所用容量占总接口容量的百分比（Y 轴）。 使用率百分比是通过将数据速率除以数据速度计算得出的，根据入站流量、出站流量或所有流量来度量。

图例

按 ToS 编号和标签标识每条色带的 ToS（视图的底部）。

默认的报告期间为前 24 小时。

要在 CA Performance Center 中查看“ToS 堆积趋势”视图，请转到以下位置之一：

• “接口”页面（已选定某个接口）：“CBQoS”选项卡
• 自定义显示板

此视图的可用操作

您可以在此视图中执行多个操作，包括以下列表中的操作：

• 通过编辑视图设置来更改流量方向、度量类型和视图名称。 如果此视图位于自定义显示板，则还可以更改报告的接口。
• 放大以缩小时间范围。
• 仅显示单个 ToS 的数据：右键单击视图底部图例中的某个 ToS，然后单击“焦点”。 具有多个 ToS 值的视图才会提供此菜单。
• 隐藏某个 ToS 的数据：右键单击视图底部图例中的某个 ToS，然后单击“隐藏”。
• 将光标置于视图底部的图例上，以便显示包含关于图形的信息的工具提示。
• 通过双击视图底部图例中的 ToS，可跳至 CA Network Flow Analysis“接口”页面上的详细信息。

在 NFA 控制台中查看 ToS 趋势视图

在 NFA 控制台中，您可以显示 CA Network Flow Analysis“接口”页面上所选定接口的 ToS 数据量的趋势图或堆积趋势图：

• 概览 - 报告类型：概览。 “表现方式”菜单选项：混合图或混合趋势；数据量。

  视图：排名靠前的 N 个 ToS 的 ToS 堆积趋势（传入和传出），以及其他概览视图。

• 排名靠前的 N 个 ToS，堆积趋势 - 报告类型：ToS。 筛选：排名靠前的 N 个 ToS。 “表现方式”菜单选项：堆积趋势图；数据量。

  视图：排名靠前的 N 个 ToS 的堆积趋势（传入、传出和总计）。

• 排名靠前的 N 个 ToS，趋势 - 报告类型：ToS。 筛选：排名靠前的 N 个 ToS。 “表现方式”菜单选项：趋势图；数据量。

  视图：排名靠前的每个 ToS 的趋势（传入、传出和总计）。

• 单个 ToS，堆积趋势/趋势 - 报告类型：ToS。 筛选：单个 ToS 值。 “表现方式”菜单选项：混合趋势；数据量。

  视图：趋势（传入和传出，包含基准）、ToS 堆积趋势（传入和传出）。

• 单个 ToS，趋势 - 报告类型：ToS。 筛选：单个 ToS 值。 “表现方式”菜单选项：混合图；数据量。

  视图：ToS 堆积趋势（传入和传出）。

• 对话 - 报告类型：对话。 筛选：单个对话源和目标。 “对于该接口和对话，显示”：协议。 “表现方式”菜单选项：数据量。

  视图：对话趋势（不同时间范围最多 7 种视图）。

您可以通过单击页面顶部的“数据流分析”链接并运行“数据流分析”报告，来显示更多的详细信息。
