ToS 汇总(表)

“ToS 汇总(表)”视图显示特定接口上流量排名靠前 ToS 值的速率、数据量或使用率。 您可以使用该信息比较每个排名靠前 ToS 值的流量。

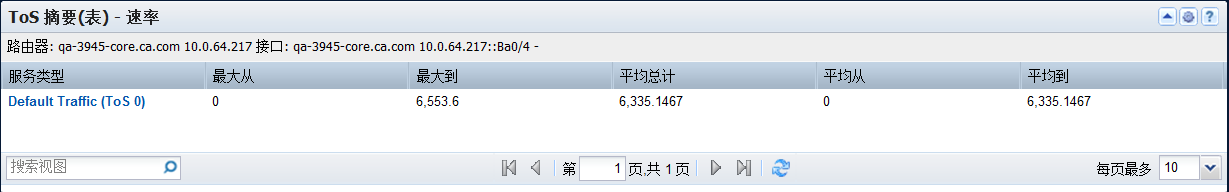

示例图形是一个显示每个所列 ToS 值的速度的“ToS 汇总(表)”视图。 您可以配置视图以显示 ToS 速率、使用率或数据量信息。

该视图包含一个接口标识字符串和一个表。 该表中的每行对应一个包含服务类型标识符（EF/AF、DSCP 和 ToS 值）以及以下速度、数据量或使用率信息的 ToS（默认情况下）：

• 速度：每个 ToS 的出站数据（最大传出）和入站数据（最大传入）的最大速度；每个 ToS 的总数据（平均总计）、出站数据（平均传出）和入站数据（平均传入）的平均数据。
• 数据量：每个 ToS 的出站数据（传出）、入站数据（传入）以及所有数据（总计）的字节数/兆字节数。
• 使用率：每个 ToS 的出站数据（最大传出）和入站数据（最大传入）所用接口容量的最大百分比；以及每个 ToS 的入站数据（平均传出）、出站数据（平均传入）和总数据（平均总计）的平均使用率。

默认的报告期间为前 24 小时。

要在 CA Performance Center 中查看“ToS 汇总(表)”视图，请将该视图添加到自定义显示板中。

此视图的可用操作

您可以在此视图中执行多个操作，包括以下列表中的操作：

• 通过编辑视图设置来更改用于报告的度量类型、视图名称和接口。
• 单击列标题可以重新排列表数据。 再次单击可在降序和升序方式之间进行切换。
• 更改“每页最多”值以在每个表页面上显示更多或更少项。
• 更改表中显示的列：在列边缘附近单击，并单击“列”，然后选择要显示的列。
• 单击某个“服务类型”链接以在 CA Network Flow Analysis“接口”页面上显示该 ToS 的详细信息。

在 NFA 控制台中查看 ToS 汇总表

在 NFA 控制台中，您可以显示 CA Network Flow Analysis“接口”页面上所选定接口的 ToS 汇总数据表：

• 排名靠前的 N 个 ToS 汇总 - 报告类型：ToS。 筛选：排名靠前的 N 个 ToS。 “表现方式”菜单选项：汇总表；数据量。

  视图：排名靠前的 N 个 ToS 的 ToS 汇总表。

• 单个 ToS 的协议汇总 - 报告类型：ToS。 筛选：单个 ToS。 报告子类型：协议。 子类型筛选：排名靠前的 N 个协议。 “表现方式”菜单选项：汇总表；数据量。

  视图：单个 ToS 的 ToS 协议汇总表。

• 单个 ToS 的主机汇总 - 报告类型：ToS。 筛选：单个 ToS。 报告子类型：主机。 子类型筛选：排名靠前的 N 个主机。 “表现方式”菜单选项：汇总表；数据量。

  视图：单个 ToS 的 ToS 主机汇总表。

• 单个 ToS 的对话汇总 - 报告类型：ToS。 筛选：单个 ToS。 报告子类型：对话。 子类型筛选：排名靠前的 N 个对话。 “表现方式”菜单选项：汇总表；数据量。

  视图：单个 ToS 的 ToS 对话汇总表。

您可以通过单击页面顶部的“数据流分析”链接并运行“数据流分析”报告，来显示更多的详细信息。
