ToS 汇总(饼图)

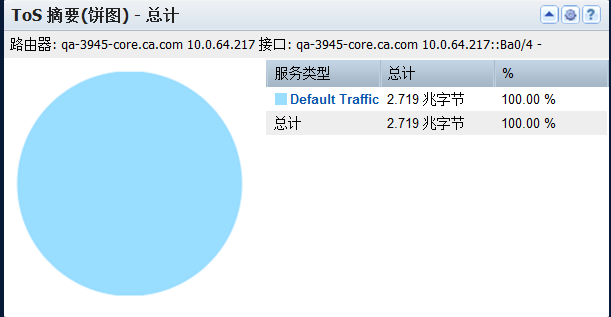

“ToS 汇总(饼图)”视图显示在所选接口上产生的流量涉及的服务类型 (ToS) 值的概览。 ToS 数据以饼图形式显示，并且在数字值表中列出。

该视图包括一个饼图和一个表，涵盖了有关选定接口上大数据量 ToS 值的信息。 视图顶端附近的文本字符串标识显示其数据的接口。 默认情况下，该表包括以下信息：

标识符

标识用于该报告的接口。 标识符字符串包括路由器名称、接口名称和接口说明（位于视图标题下）。

服务类型

与大数据量流量关联并按编号和标签标识的 ToS 值的名称。

总计

显示报告期间的总数据量。

百分比

列出排名靠前的 N 个 ToS 所关联流量占总数据量的百分比。

默认的报告期间为前 24 小时。

要在 CA Performance Center 中查看“ToS 汇总(饼图)”视图，请转到以下位置之一：

• “接口”页面（已选定某个接口）：“IP 性能”选项卡
• 自定义显示板

此视图的可用操作

您可以在此视图中执行多个操作，包括以下列表中的操作：

• 通过编辑视图设置来更改流量方向、度量类型和视图名称。 如果此视图位于自定义显示板，则还可以更改报告的接口。
• 通过双击 ToS 名称，可跳至 CA Network Flow Analysis“接口”页面上的详细信息。

在 NFA 控制台中查看 ToS 汇总饼图

在 NFA 控制台中，您可以显示 CA Network Flow Analysis“接口”页面上所选定接口的 ToS 汇总数据的饼图：

• 概览 - 报告类型：概览。 “表现方式”菜单选项：饼图。

  视图：排名靠前的 N 个 ToS 的 ToS 汇总（传入和传出）。

• 排名靠前的 N 个 ToS 汇总 - 报告类型：ToS。 筛选：排名靠前的 N 个 ToS。 “表现方式”菜单选项：饼图。

  视图：排名靠前的 N 个 ToS 的 ToS 汇总（传入、传出和总计）。

• 单个 ToS 汇总 - 报告类型：ToS。 筛选：单个 ToS。 报告子类型：概览。 “表现方式”菜单选项：饼图。

  视图：单个 ToS 的 ToS 协议汇总（传入和传出）；单个 ToS 的 ToS 主机汇总（源和目标）；单个 ToS 的 ToS 对话汇总（总计）。

  注意：您还可以通过选择协议、主机或对话作为报告子类型，来查看这些汇总饼图的其他版本。

您可以通过单击页面顶部的“数据流分析”链接并运行“数据流分析”报告，来显示更多的详细信息。
