Virtuelles Umgebungsszenario

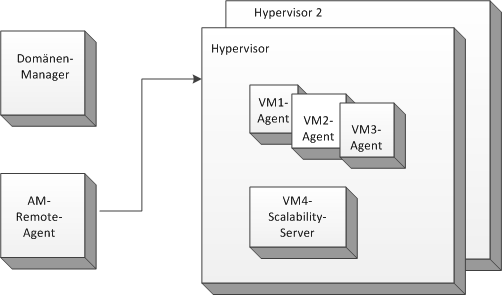

Eine virtuelle Umgebung schließt normalerweise einen Domänen-Manager, einen AM-Remote-Agent-Computer und verschiedene Virtualisierungsservertypen ein, die DSM-Agenten und virtuelle Skalierbarkeits-Computer enthalten, wie in der folgenden Abbildung gezeigt:

Der DSM-Domänenmanager verwaltet alle Computer, und der AM-Remote-Agent-Computer erfasst Details über die VMs sowohl für RVI- als auch virtuelle WOL-Vorgänge.

In diesem Szenario können Sie das virtuelle WOL mithilfe der folgenden Methoden ausführen:

• Senden eines Software-Delivery-Jobs an einen virtuellen Rechner

  Der Jobcontainer wird an den entsprechenden Scalability-Server gesendet, welcher einen virtuellen Rechner mit der WOL-Funktionalität von CAF API aktiviert.

• Verwenden Sie den DSM-Explorer auf dem Domänen-Manager, um einen bestimmten virtuellen Rechner zu aktivieren.

  Weitere Informationen finden Sie unter Aktivieren von virtuellen Rechnern mit DSM-Explorer.

• Verwenden der Remote-Steuerung, um eine Verbindung mit einem virtuellen Rechner herzustellen, indem er zuerst aktiviert wird
• Die Remote-Steuerung aktiviert einen virtuellen Rechner, wenn Sie in den Verbindungseinstellungen, Registerkarte "Erweitert", auf "Hochfahren" klicken. Sie können auch eine Verbindung zu einem virtuellen Rechner im Energiesparmodus herstellen. Sie werden mit einer Meldung gefragt, ob der virtuelle Rechner aktiviert und eine Verbindung hergestellt werden soll.
• Senden einer Anforderung an den OSIM-Boot-Server, um einen virtuellen Rechner als Teil des BS-Installations-Jobs zu aktivieren

  Sie können die Wake-On-LAN-Option (WOL) im Dialogfeld "BS-Installation einrichten" während der Aktivierung der BS-Installation konfigurieren.

Aktivieren eines virtuellen Rechners mit CA ITCM

Die Methode für das Aktivieren eines virtuellen Rechners unterscheidet sich von der Methode, die verwendet wird, um einen physischen Computer zu aktivieren. Jeder Plattformvirtualisierungsanbieter stellt sein eigenes SDK für WOL-Vorgänge bereit. Da der AM-Remote-Agent diese SDKs bereits verwendet, um Inventar zu erfassen, kann der Agent virtuelle WOLs mithilfe der neuen generischen SendWOL-Methode ausführen. CA ITCM verwendet den folgenden Prozess, um virtuelle Rechner zu aktivieren.

• Wenn ein virtueller Rechner sich beim DSM-Domänenmanager anmeldet, weiß der Domänenmanager anfänglich nicht, dass es sich um einen virtuellen Rechner (VM) handelt. Der WOL-Protokolltyp ändert sich nur von "nw" zu "vm", wenn der AM-Remote-Agent als Nächstes ausgeführt wird und die erforderlichen Beziehungsinformationen zwischen dem virtuellen Rechner und seinem Host sendet. Diese Aktion deaktiviert auch WOL auf dem virtuellen Rechner (die Standardeinstellung für virtuelle Rechner).
• Der AM-Remote-Agent sammelt die folgenden Inventarinformationen über VMs von ihren Virtualisierungsservern und meldet diese Information dem DSM-Domänenmanager und MDB:

  Hinweis: Der RVI-Agent kann bestimmte BIOS-Inventarattribute nicht von virtuellen Linux-Computern erfassen, die auf Microsoft Hyper-V- und XenServer-Servern ausgeführt werden; Virtual WOL wird auf diesen virtuellen Linux-Computern nicht unterstützt.

  • FQDN des übergeordneten Virtualisierungsservers des VM für das Aktivieren
  • Plattformvirtualisierungstyp (VMware ESXi, Microsoft Hyper-V usw.)
  • Anmeldeinformationen für den Virtualisierungsserver
  • Anbieterspezifische Zeichenfolge zur VM-Identifikation

    Hinweis: Normalerweise ist die Zeichenfolge eine virtuelle GUID, aber es könnte auch eine System-ID oder Seriennummer sein.

• Der AM-Remote-Agent speichert diese Informationen in einer einfachen Textdatei namens rvidb.txt im Ordner CA\DSM\Agent\units\00000001\uam\rvi. Auf diese Datei kann zugegriffen werden, um Informationen über einen Virtualisierungsserver anhand seiner URL hinzuzufügen und abzurufen. Um unbegrenztes Wachstum dieser Datei zu vermeiden, werden alle alten Virtualisierungsserver und ihre jeweiligen Listen von VMs nach einem Jahr automatisch gelöscht.
• Wenn der Domänen-Manager eine vWOL-Anforderung bekommt, delegiert er die Anforderung an einen Scalability-Server. Der Scalability-Server delegiert sie wiederum an den AM-Remote-Agent-Computer. Der AM-Remote-Agent-Computer aktiviert dann den virtuellen Rechner.
