Installation › Préinstallation › Planification de votre système DevTest › Relations entre les processus DevTest

Relations entre les processus DevTest

Le registre est au centre de tous les systèmes DevTest. En général, le programme d'installation est exécuté sur plusieurs ordinateurs avec différentes sélections. Prenons l'exemple suivant :

• Ordinateur 1 : composants de tableau de bord Enterprise Dashboard et de serveur et sur lequel la station de travail intégrée peut ne pas être utilisée
• Ordinateur 2 : Serveur sur lequel le composant de registre est lié au tableau de bord Enterprise Dashboard sur l'ordinateur 1. En général, un seul registre est nécessaire dans un système distribué. Ce deuxième registre est ajouté ici dans le but de démontrer que plusieurs registres sont pris en charge.
• Ordinateur 3 : station de travail et serveur de démonstration avec des liens au registre sur l'ordinateur 1. Cet ordinateur représente les ordinateurs d'utilisateur.
• Ordinateur 4, qui peut également représenter des ordinateurs d'utilisateur, notamment d'utilisateurs de CA Continuous Application Insight qui requièrent uniquement l'accès au portail.
• Vous pouvez également installer le serveur DevTest sur un ordinateur pour exécuter un seul service spécifique au produit, comme l'exécutable ou le service du simulateur.

Cet exemple de système partage les caractéristiques suivantes avec un système DevTest :

• Chaque système de DevTest Solutions possède un seul tableau de bord Enterprise Dashboard.

  Remarque : Vous devez disposer d'un tableau de bord Enterprise Dashboard par réseau accessible. Si vous disposer de réseaux fermés (non accessibles entre eux), un tableau de bord Enterprise Dashboard est nécessaire pour ceux dans lesquels les registres sont exécutés.

• Chaque tableau de bord Enterprise Dashboard est connecté à un ou plusieurs registres. En général, un seul registre suffit.
• L'opération d'installation de chaque DevTest Server inclut un registre, le composant qui audite l'activité de tous les utilisateurs.
• L'opération d'installation de chaque DevTest Server inclut une station de travail locale. Cette station de travail intégrée est utilisée dans une installation autonome. Si le DevTest Server est installé dans un environnement distribué, l'utilisation de la station de travail locale n'est pas obligatoire.
• Chaque registre de DevTest Server dans un système distribué peut être connecté à une ou plusieurs stations de travail distantes.
• Un navigateur Web peut accéder au portail DevTest via un DevTest Server sur le port 1507 avec une URL terminant par devtest (en minuscule). Vous pouvez accéder au portail à partir d'un navigateur Web sans installer d'autre logiciel de DevTest Solutions sur l'ordinateur.

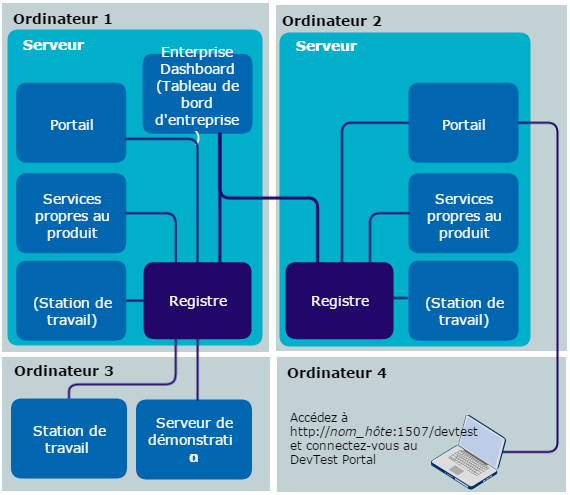

Le diagramme suivant présente les relations entre le tableau de bord Enterprise Dashboard, les registres, la station de travail et le serveur de démonstration dans un système distribué. Il montre également que les utilisateurs sans composant DevTest local peuvent accéder au portail DevTest.
