Affichage des détails de transaction

La boîte de dialogue de détails de transaction contient des informations sur chaque transaction dans un chemin. Cette boîte de dialogue est divisée selon les sections suivantes :

• La zone supérieure contient le graphique de chemin.
• La zone inférieure contient les informations de trame.

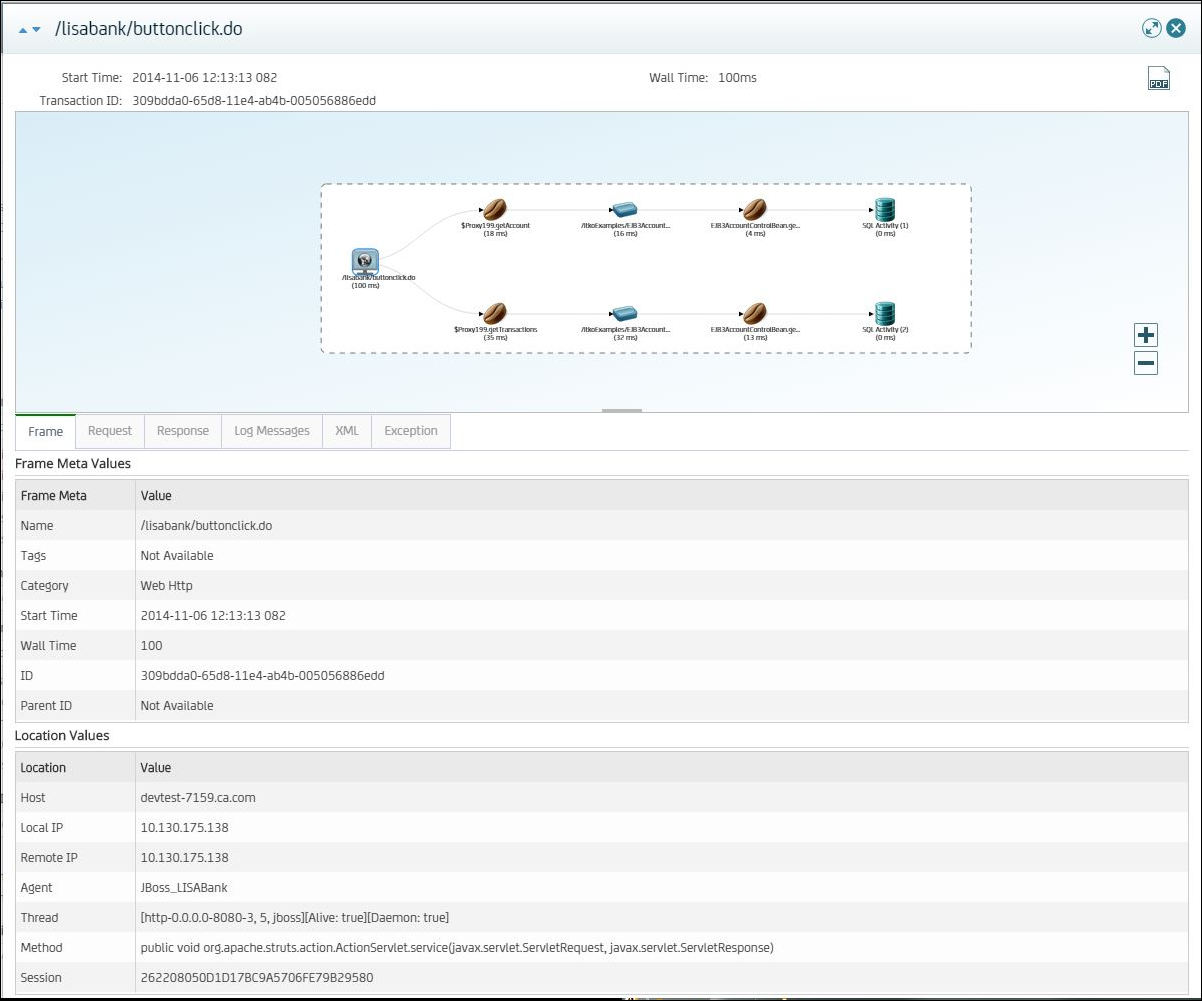

Le graphique suivant illustre la boîte de dialogue de détails de transaction :

Informations du graphique de chemin

Le graphique de chemin affiche le chemin et ses trames sous forme graphique.

Dans le graphique de chemin, vous pouvez effectuer les opérations suivantes :

• Mise en attente ou annulation de la mise en attente de transactions : cliquez avec le bouton droit de la souris sur la trame et sélectionnez Shelve (Mettre en attente) ou Shelve All Occurred Transactions (Mettre en attente toutes les transactions survenues)
• Désactivation de la capture : cliquez avec le bouton droit de la souris sur la trame et sélectionnez Disable Capture (Désactiver la capture) ou Disable URL Capture (Désactiver la capture d'URL)

Agent name (Nom de l'agent)

Spécifie le nom de l'agent qui a généré le chemin.

Heure de début

Spécifie la date et l'heure de début de l'exécution de la trame.

Wall time (Durée réelle d'exécution)

Définit la durée d'exécution de la trame.

Transaction ID (ID de transaction)

Définit l'identificateur unique du chemin.

Frame Information (Informations de trame)

Les informations de trame contiennent les détails de la trame sélectionnée dans le graphique de chemin.

Cadre

Spécifie les informations de trame qui incluent des valeurs de métadonnées et d'emplacement.

Tags (Balises)

Indique toutes les balises appartenant à la trame.

Request (Demande)

Indique la demande réelle envoyée par la trame sélectionnée. Ces informations ne s'affichent pas pour les trames JDBC.

Response (Réponse)

Indique la réponse réelle reçue par la trame sélectionnés. Ces informations ne s'affichent pas pour les trames JDBC.

SQL

Indique les informations relatives à l'appel SQL. Ces informations incluent l'instruction SQL, les résultats et la sortie. Ces informations s'affichent uniquement pour les trames JDBC.

Thread Name (Nom du thread)

Indique le nom du thread sur lequel la trame a été exécutée.

Temps UC

Indique la durée consacrée par le processeur à l'exécution de la trame.

de l'UC

Indique le pourcentage d'utilisation du thread.

Log Messages (Messages de journal)

Spécifie les messages de journal, le cas échéant. Par défaut, le niveau minimum de messages de journal est Warning (Avertissement). Pour modifier le niveau minimum, configurez la propriété Java logging Level (Niveau de journalisation Java).

Vous pouvez configurer cette propriété à partir de la fenêtre Agents du portail DevTest. La propriété s'affiche dans l'onglet Settings (Paramètres).

XML

Spécifie le code XML brut de la réponse d'instrumentation dans la trame. Ces informations ne s'affichent pas pour les trames JDBC.

Exception

Affiche des détails lorsqu'une transaction contient une exception.

Procédez comme suit:

1. Sélectionnez Application Insight, Analyze Transactions (Analyser des transactions) dans le menu de navigation gauche.

   La fenêtre Analyze Transactions (Analyser des transactions) s'ouvre.

2. (Valeur par défaut) Dans la vue de liste, cliquez sur dans la colonne Actions.
3. Dans la vue graphique, double-cliquez sur la trame parente.

   La boîte de dialogue de détails de transaction s'ouvre. La barre de titre contient le nom complet de la trame.

4. Examinez les informations sur le graphique de chemin et les informations de trame.
5. Cliquez sur les flèches vers le haut et le bas à gauche de la barre de titre pour accéder à la transaction précédente ou suivante.
6. Cliquez sur X pour fermer la boîte de dialogue.
