CA CSM 運用アーキテクチャ図

以下の図は、リモートおよびローカルシステム上の CA Common Services for z/OS を使用した CA CSM の設定を示します。

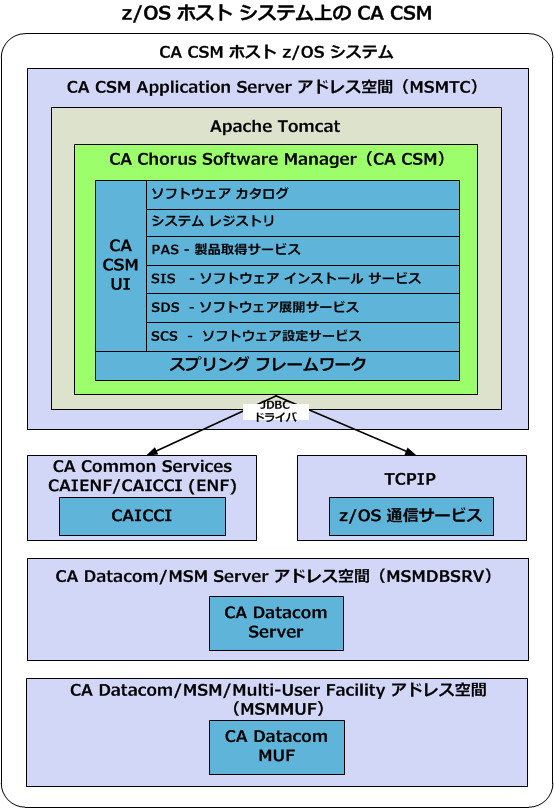

この図は z/OS ホストシステム上の CA CSM を示しています。

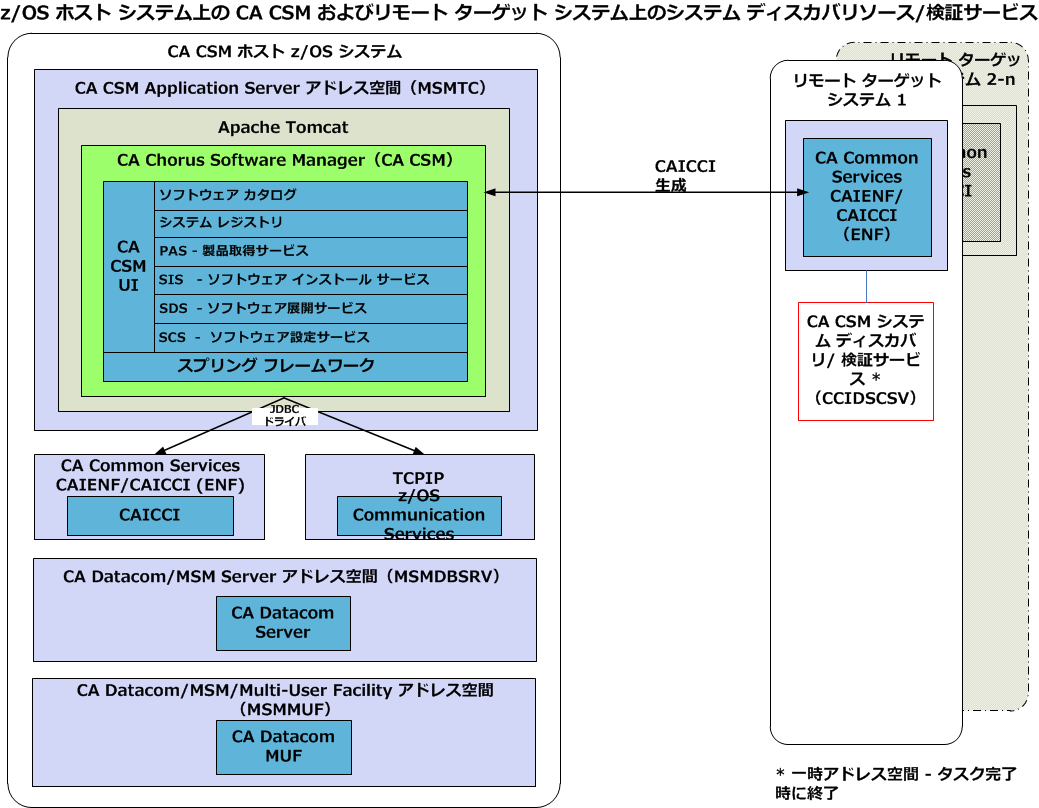

この図は z/OS ホストシステム上の CA CSM、およびリモートターゲットシステム上のシステム検出および検証サービスを示しています。

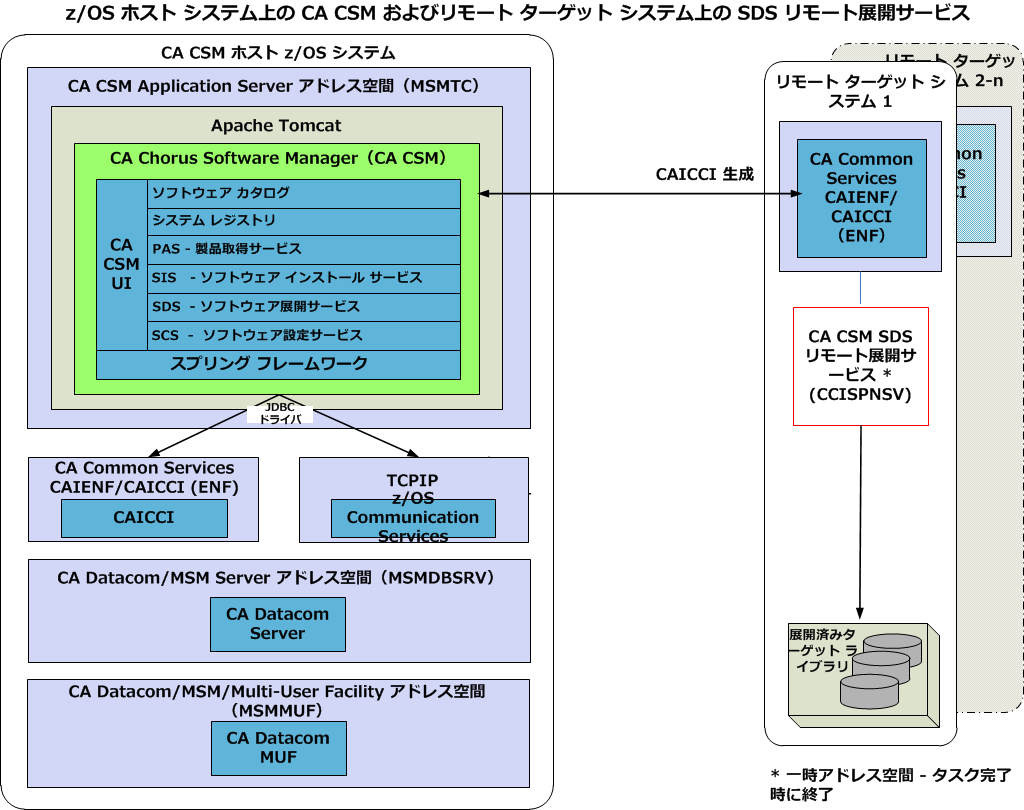

この図は z/OS ホストシステム上の CA CSM、およびリモートターゲットシステム上の SDS リモート展開サービスを示しています。

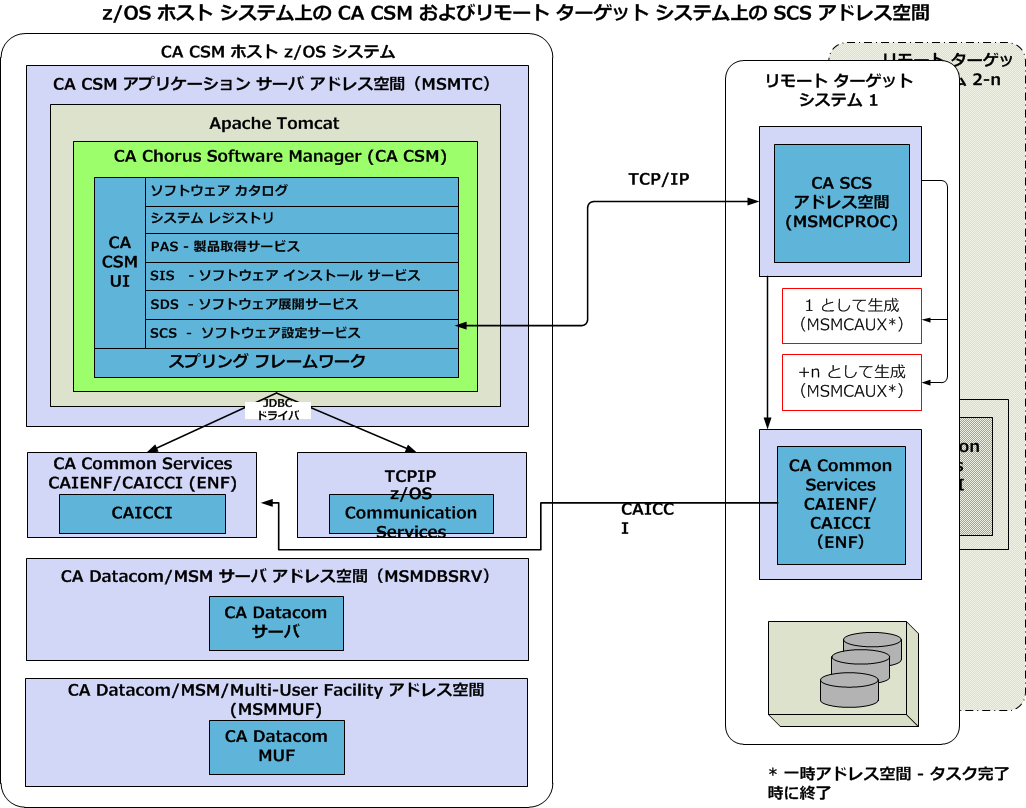

この図は z/OS ホストシステム上の CA CSM、およびリモートターゲットシステム上の SCS アドレス空間を示しています。

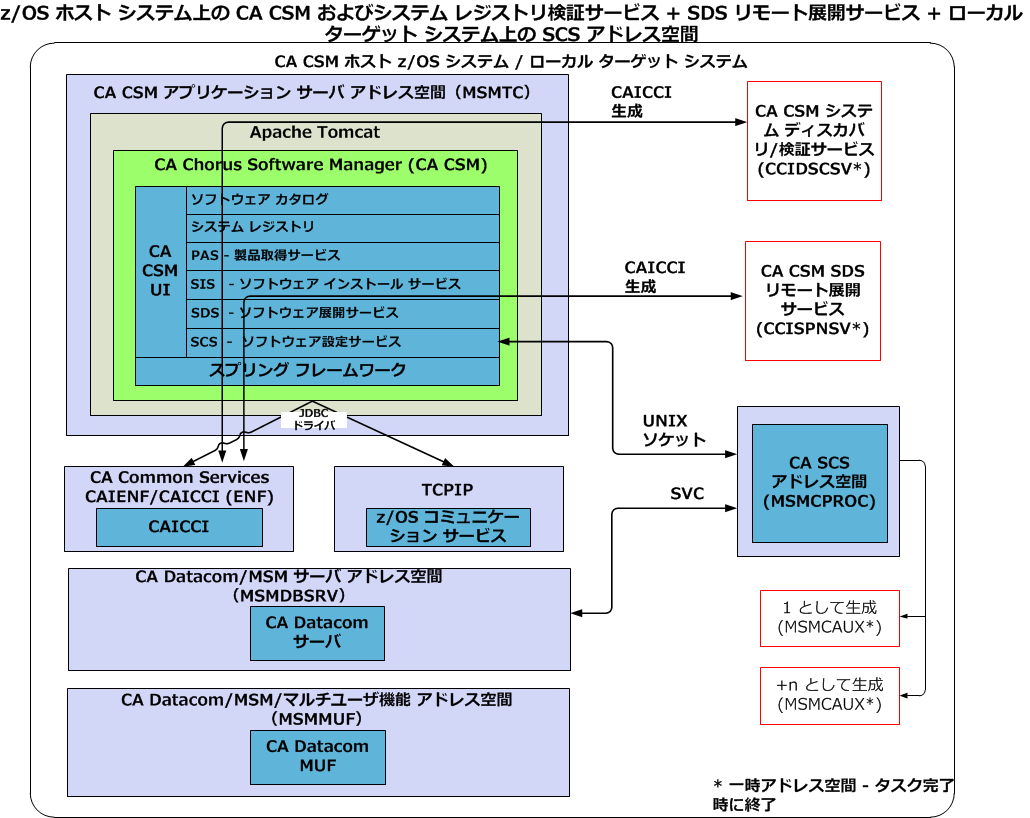

この図は z/OS ホストシステム上の CA CSM、およびローカルターゲットシステム上のシステムレジストリ検証サービス、SDS リモート展開サービス、SCS アドレス空間を示しています。
