CA CSM 運用アーキテクチャ図

以下の図は、リモートおよびローカル システム上の CA Common Services for z/OS を使用した CA CSM の設定を示します。

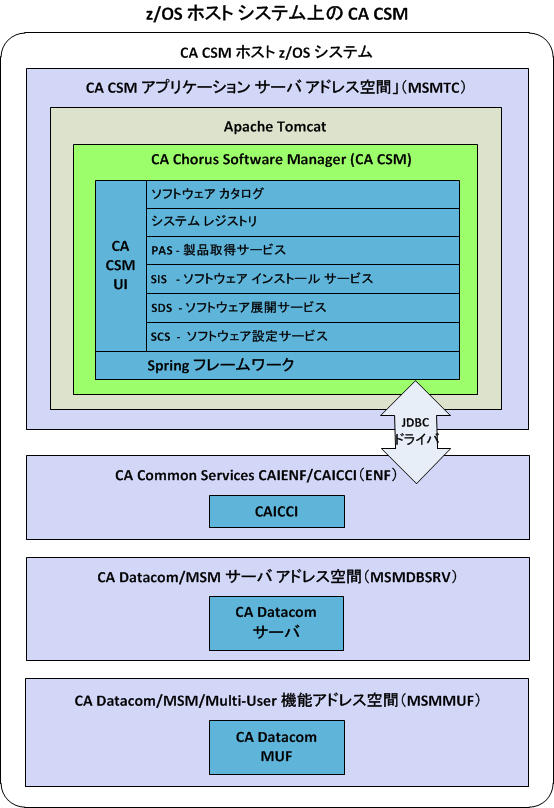

この図は、zOS ホスト システムの CA CSM を示しています。

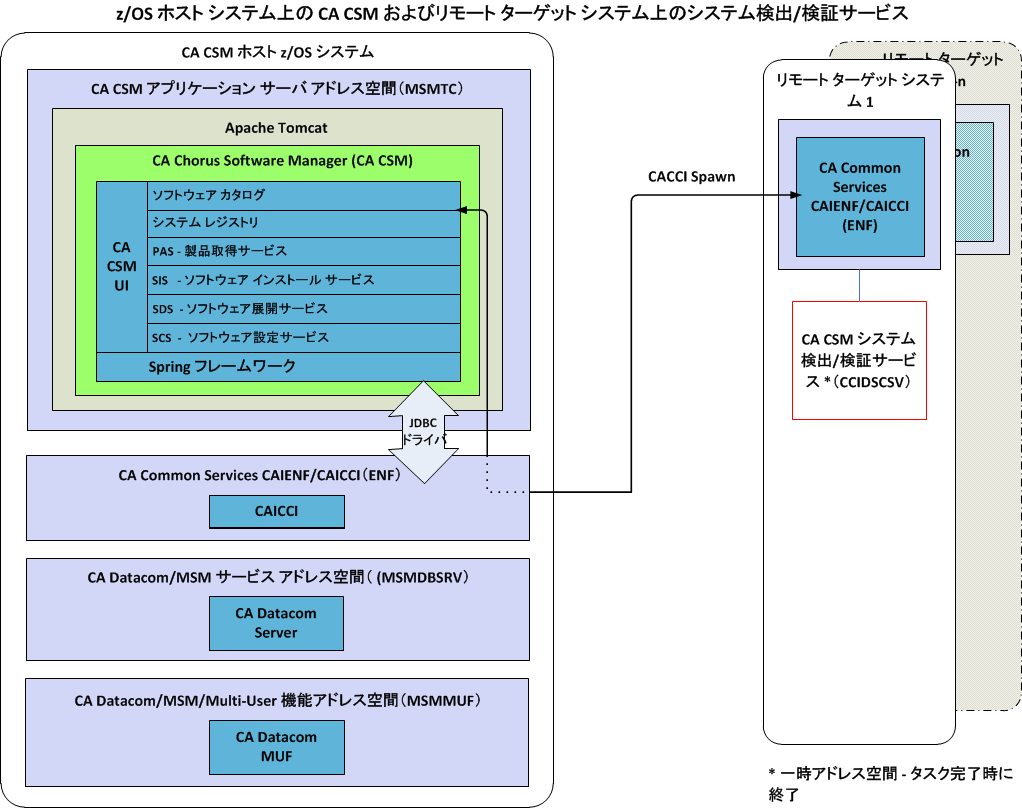

この図は、リモート ターゲット システムのシステム検出および検証サービスを使用した、zOS ホスト システムの CA CSM を示しています。

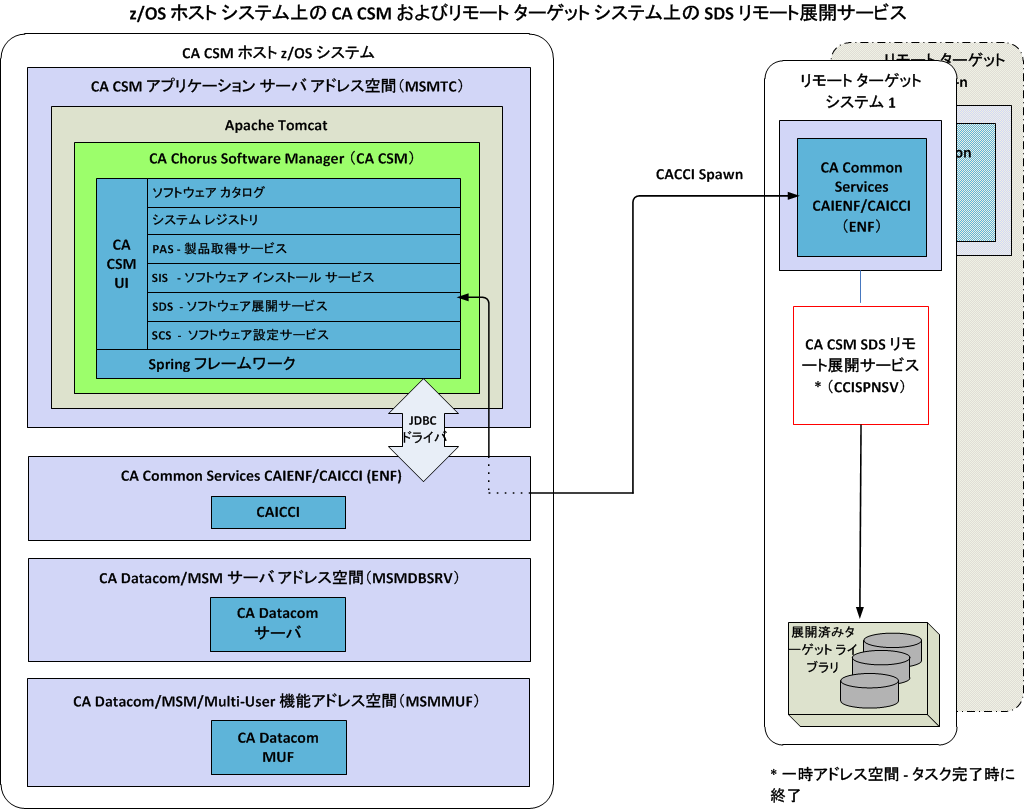

この図は、リモート ターゲット システムの SDS リモート展開サービスを使用した、zOS ホスト システムの CA CSM を示しています。

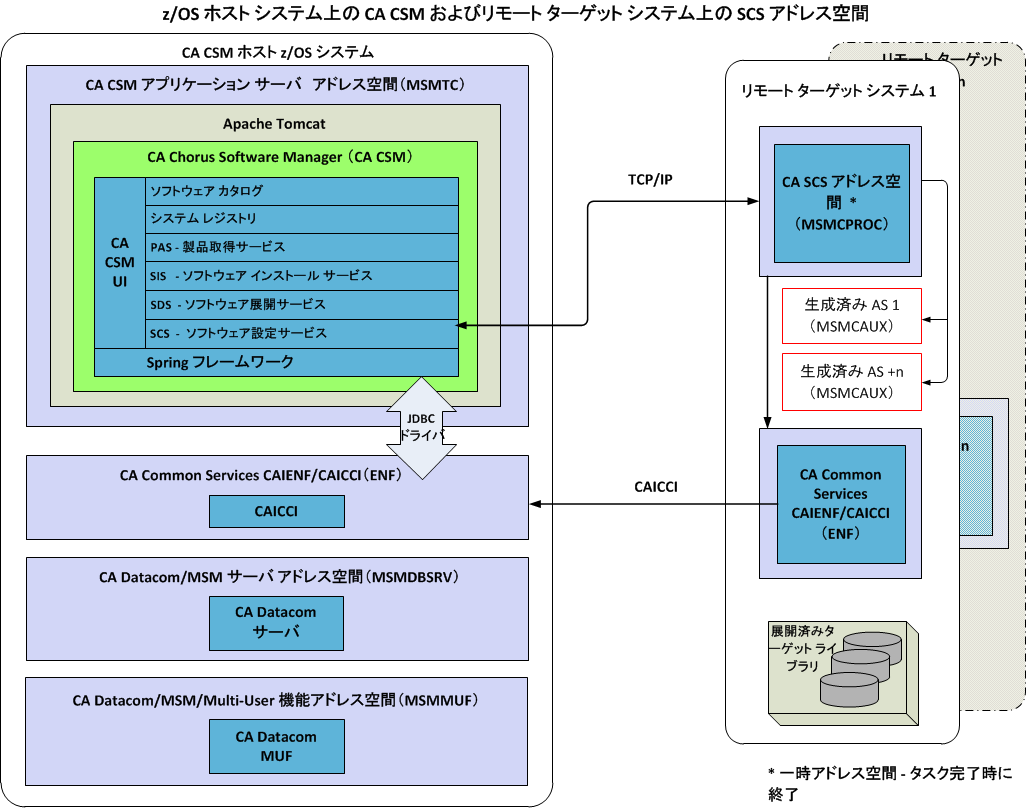

この図は、リモート ターゲット システムの SCS アドレス空間を使用した、zOS ホスト システムの CA CSM を示しています。

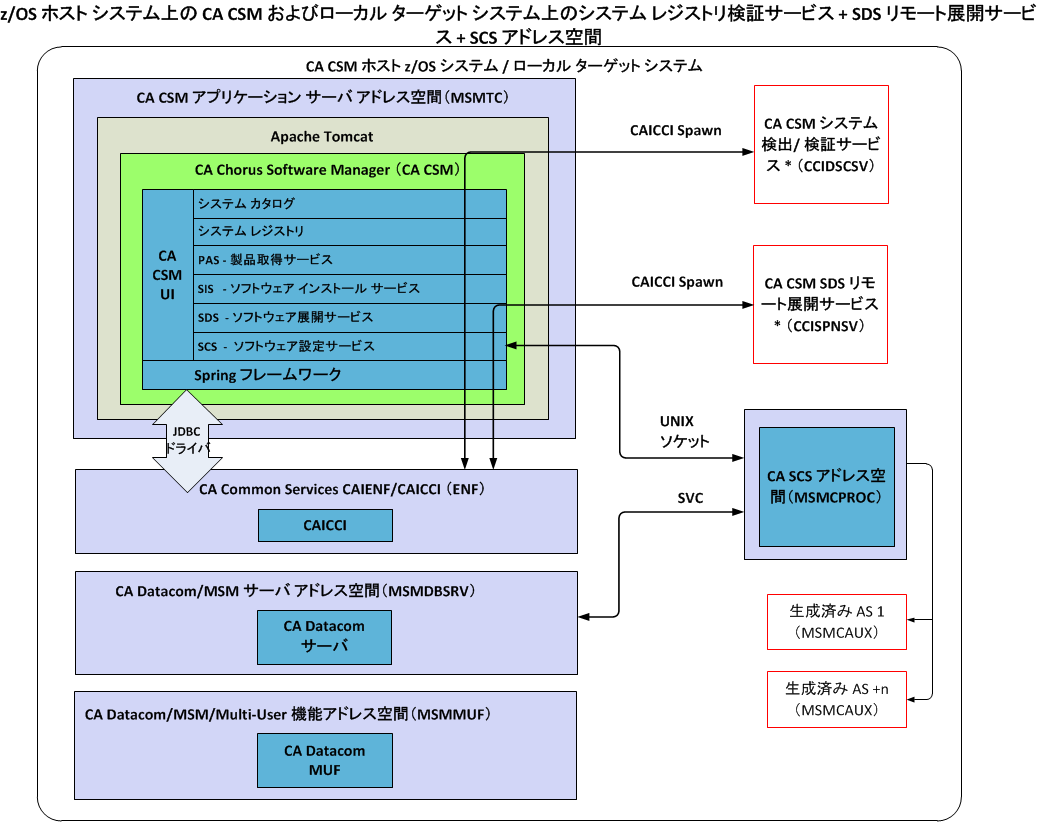

この図は、ローカル ターゲット システムのシステム レジストリ検証サービス、SDS リモート展開サービス、および SCS アドレス空間を使用した、zOS ホスト システムの CA CSM を示しています。
