아키텍처 개요

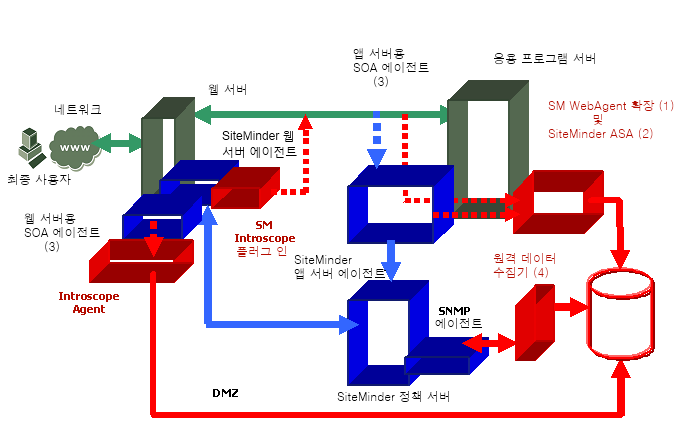

다음 그림에서는 CA APM for CA SiteMinder?Application Server Agents의 핵심 아키텍처를 보여 줍니다.

CA APM for CA SiteMinder?Application Server Agents 구성 요소:

• SiteMinder Web Agent 확장:

  SiteMinder Web Agent 확장은 SiteMinder Web Agent의 계측 기능을 제공합니다. 이 확장은 SiteMinder Introscope 플러그 인에서 수신한 데이터를 사용하며 Investigator에 적절히 표시되도록 이 데이터를 처리합니다. 그뿐만 아니라 이 확장은 Introscope 트랜잭션 추적과의 통합 기능도 제공합니다.

• SiteMinder ASA의 ProbeBuilderDirective(PBD) 파일:

  SiteMinder Application Server Agent의 계측은 이 PBD를 통해 트랜잭션별 정보를 가져오는 방법으로 수행됩니다. 그뿐만 아니라 이 구성 요소는 SiteMinder Application Server Agent 성능에 대해 집계된 통계도 수집합니다.

• CA SOA Security Manager의 PBD 파일:

  SOA Security Manager Agent(웹 서버 및 응용 프로그램 서버)의 계측은 이 PBD를 사용하여 수행됩니다. 이 구성 요소는 SOA SM Agent 성능에 대해 집계된 통계를 수집합니다.

• SiteMinder Remote Data Collector:

  이 구성 요소는 OneView Monitor가 수집한 SiteMinder OneView Monitor 데이터를 SNMP4J API를 사용하여 정책 서버와 모든 웹 에이전트로부터 읽습니다. 그런 후 이 데이터는 CA APM EPAgent를 사용하여 Introscope Enterprise Manager로 푸시됩니다.

• CA APM for Site Minder Enterprise Manager 구성 요소:

  이러한 구성 요소에는 수집된 데이터를 시각화하기 위한 Enterprise Manager 확장, typeview 및 관리 모듈이 포함됩니다.
