조정 흐름은 요청 처리에 대한 요청 흐름, 응답 처리에 대한 응답 흐름, 이벤트 처리에 대한 이벤트 흐름 및 결함 처리에 대한 결함 흐름으로 구성됩니다. 요청 흐름은 각 원본 작업에 대해 시작되며 응답 흐름은 각 대상 작업에 대해 시작됩니다. 조정 기본은 조정 흐름의 기능을 구현하는 구성 단위입니다. 각 조정 흐름에는 필요한 경우 데이터를 변환할 수 있는 조정 기본이 포함됩니다.

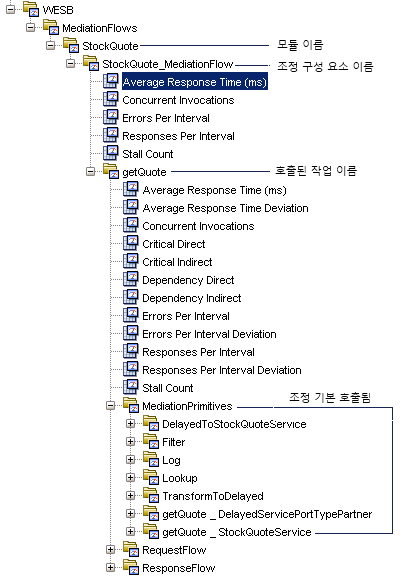

"WProcServer" > "WESB" > "조정 흐름" 또는 "WESB" > "조정 흐름" 노드 아래에서 조정 흐름과 조정 기본에 대해 모든 표준 CA Introscope 메트릭을 사용할 수 있습니다. "조정 흐름" 노드는 조정 흐름 구성 요소가 있는 모듈을 나열합니다. 그런 다음 조정 흐름 구성 요소를 확장하여 조정 흐름과 해당 작업, 흐름 및 조정 기본에 대한 집계 메트릭을 볼 수 있습니다. 예:
응답, 이벤트 또는 결함 흐름이 비동기적 호출로 호출된 경우 노드 이름은 Investigator에 <flow_type>_Asynch로 표시됩니다. 여기서 <flow_type>은 ResponseFlow, EventFlow 또는 FaultFlow의 흐름 유형을 나타냅니다. 예를 들어 응답 흐름이 콜백을 통해 비동기적으로 호출된 경우 Investigator에 표시되는 노드 이름은 ResponseFlow_Asynch입니다.
조정 흐름 메트릭의 컨텍스트에서 비동기적 호출은 콜백 함수를 사용하여 비동기적으로 호출되는 작업입니다.
|
