TIBCO BusinessWorks 웹 서비스, 서비스 작업 및 프로세스 정의에 대한 종속성을 보려면 트리에서 TIBCO BusinessWorks 프로세스 또는 WebServices 노드를 선택하고 "SOA 종속성 맵" 탭을 클릭하십시오.
선택한 노드에 따라 종속성 맵에 표시되는 컨텍스트가 결정됩니다. 종속성 맵이 표시되면 보고자 하는 컨텍스트와 세부 정보 수준을 롤업하여 축소하거나 롤다운하여 확장할 수 있습니다.

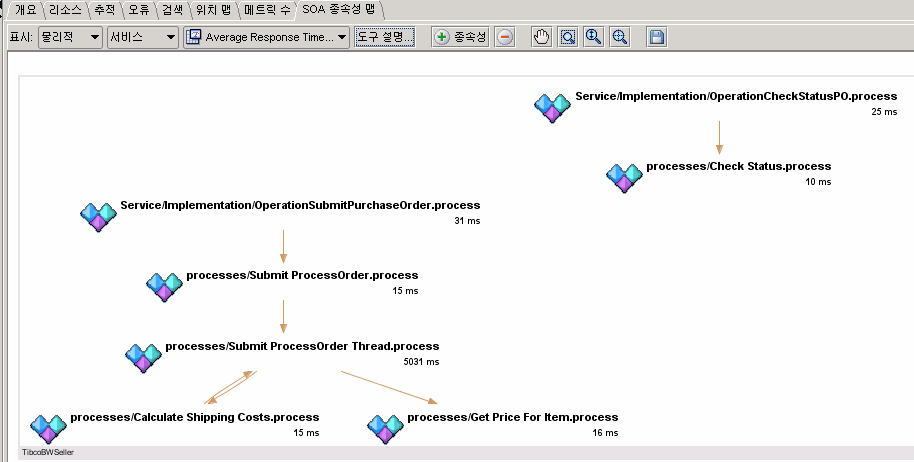

예를 들어 에이전트에 대한 모든 비즈니스 프로세스에서 종속성의 상위 수준 뷰를 보려면 Investigator에서 "프로세스" 노드를 선택한 다음 "SOA 종속성 맵" 탭을 클릭합니다.
에이전트에 대한 특정 비즈니스 프로세스에서 종속성의 상위 수준 뷰를 보려면 Investigator에서 비즈니스 프로세스 이름을 선택한 다음 "SOA 종속성 맵" 탭을 클릭합니다. 콘텐츠 유형이나 Investigator 트리 노드를 변경하면 종속성 맵의 컨텍스트가 변경된다는 점에 주의하십시오. 예를 들어 콘텐츠 유형을 "서비스"에서 "작업"으로 변경하면 표시된 맵이 변경됩니다. 하지만 맵에 포함된 세부 정보는 프로세스 정의 및 Investigator 트리에서 선택한 노드에 따라 동일하게 유지되거나 달라질 수 있습니다.

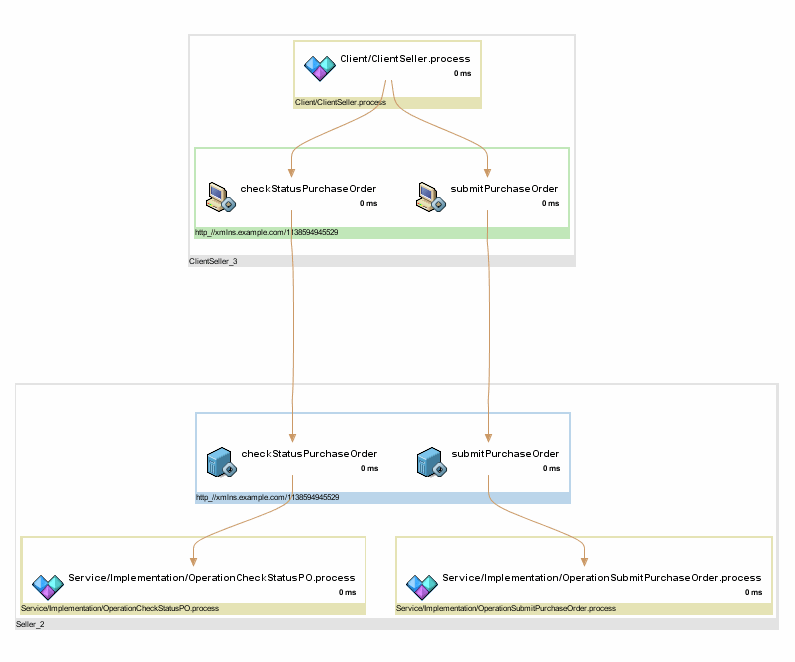

다음 예에서는 Investigator 트리에서 구입 주문 요청을 선택하고 추가 종속성을 표시하도록 확장하는 비즈니스 프로세스를 보여 줍니다.
계속해서 필요에 따라 맵에 종속성 수준을 추가하여 비즈니스 프로세스의 전체 작업 흐름을 표시하거나 맵의 특정 노드를 확대할 수 있습니다. 종속성 수준의 표시 및 숨기기를 비롯하여 종속성 맵 탐색 방법에 대한 자세한 내용은 SOA 종속성 맵 사용을 참조하십시오.
|
