了解位置视图

分类视图选项卡显示您的应用程序的逻辑视图。 如果应用程序的几个副本正在不同的计算机上运行，则该视图会使用聚合数据。 使用位置视图可以从某个特定计算机的角度了解应用程序的状态。

注意：“位置视图”上显示的报警指示符与分类视图报警不同：

• 无法设置这些报警的敏感度。
• 这些报警仅表示视图元素的摘要度量标准是否已超过阈值。
• 位置视图报警始终显示实时状态。

默认视图

当满足以下任一条件时，“位置视图”将显示单一主机容器：

• 未启用 Catalyst 时。
• 从外部源丢失物理计算机上的数据，这样它仅接收来自虚拟主机的数据。
• 未在虚拟环境中部署应用程序。

在默认视图中显示的两个容器是：

• 代理
• 部署代理的主机

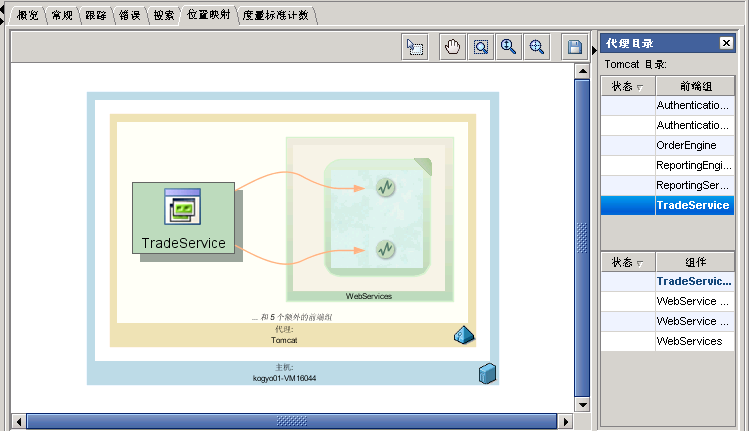

下图显示了通过“浏览”树选择 TradeService 前端时显示的简单位置映射。

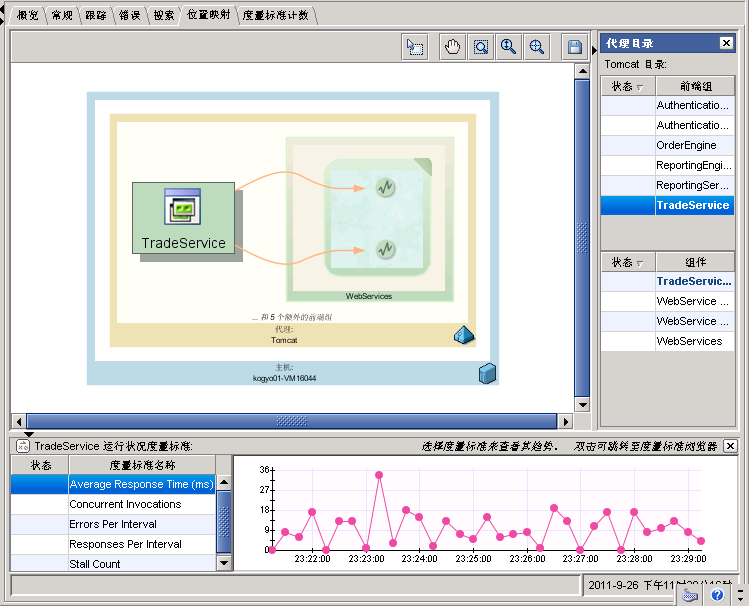

视图显示有关名为 Tomcat 的代理（位于主机 X220 上）的 TradeService 和 Web 服务后端。

注意事项：

• 在“位置映射”选项卡上显示位置映射。
• 矩形表示容器。
• 每个矩形的底部标记有容器名称。
• 代理和主机的 CA Introscope® 报警指示符显示在矩形的左上角。 这些报警是容器资源的摘要报警；换句话说，报警显示已对该容器配置的资源报警的最坏状态。 这些状态与前端或调用后端的报警状态不同。
• 如果对前端和调用后端配置了报警，报警将显示在视图显示中。 否则，将使用普通图标表示前端和调用后端。
• 如果代理包含多个前端，图例“... 和 n 个额外的前端组”将显示代理上驻留的其他前端的数量。
• 代理容器处于选中状态时，其内容将显示在右侧的详细信息窗格中。
• 代理的运行状况度量标准显示在下方的窗格中。

查看度量标准的真正源：

• 将光标悬停在底部窗格内表中的度量标准名称上。

  执行此操作后可以查看度量标准的原始“源”，因为表中显示的名称已标准化。

三容器视图

当同时满足以下两个条件时，位置映射将显示三个容器：

• 在虚拟机上托管应用程序。
• CA APM 从诸如 eHealth、Spectrum 和 Insight 等 CA 产品通过 CA Catalyst 导入数据。

这三个容器为：

• 代理
• 虚拟计算机
• 物理主机

下图显示与上图相同的应用程序，只是在包含虚拟主机的环境中。

注意事项：

• 报警指示符：
  • 如果已对前端和调用后端配置了报警，报警将显示在依赖关系显示中。

    然而，由于您仅查看与一个位置有关的元素，因此报警（如图中 ApplicationA 的“危险”报警）不同于分类视图中显示的类似报警。 在“位置映射”中，可使用阈值和当前度量标准值实时配置这些报警。

  • 从 CA Catalyst 导入的主机状态在“虚拟机”和“物理主机”容器的右下角显示为指示符。

    注意：CA Catalyst 状态指示符不同于 CA Introscope® 报警指示符。 请参阅 CA Catalyst 状态指示符。

• Web 服务：
  • 所有 Web 服务后端调用都聚合到单个摘要元素中。
  • 上图显示的 Web 服务元素具有折角记号，表示可以将其展开以显示各个 Web 服务调用。

    查看对摘要 Web 服务调用后端起作用的各个调用：

    • 双击折角记号。

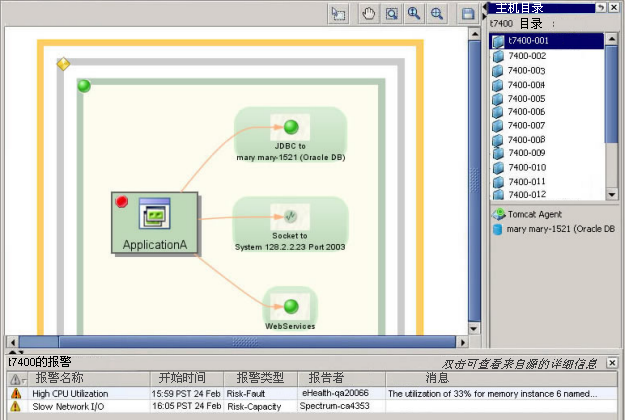

下图显示相同的三层视图，但物理主机容器处于选中状态。

请注意，主机容器处于选中状态时：

• “物理主机目录”窗格列出在该物理主机上找到的虚拟机和数据库。
• 在视图下显示主机的状态指示符。 请注意，这些报警是由 CA APM 之外的系统进行报告的。
