应用程序分类视图的前端视图

当从“按前端”节点下的树中选择其中一个应用程序时，Workstation 会显示“应用程序分类视图”选项卡中所选应用程序的图形视图。

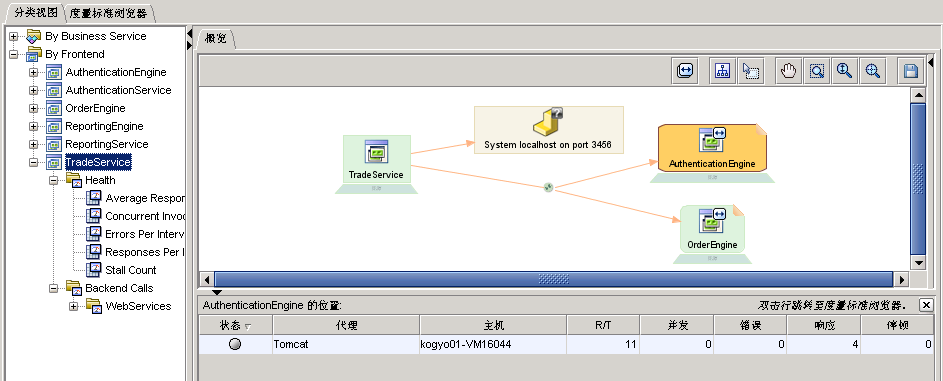

在上图中，用户在映射树中选择了前端节点 TradeService。 生成的应用程序分类视图将 TradeService 前端作为起点。

在视图中，用户选择了 AuthenticationEngine 前端，该前端是 TradeService 的依赖项之一。

用户进一步选择在视图下的“位置”表中显示 AuthenticationEngine 的位置。 位置表显示了一个物理位置列表，代理会在这些物理位置报告所选前端的度量标准。 您可以浏览该列表以查找各个主机上的度量标准峰值。 请参阅物理位置列表。

关于报警指示符

树和视图中的彩色报警指示符显示它们修饰的度量标准或元素的聚合状态。 请参阅关于报警和报警指示符。
