使用 Workstation 调查器 › 分类视图选项卡 › 其他应用程序分类视图显示元素 › 后端连接度量标准图标

后端连接度量标准图标

后端连接（或后端调用）度量标准图标表示前端与一个或多个依赖关系之间的连接上存在运行状况度量标准。

图标根据以下内容变化：

• 是否已在后端连接上配置报警。
• 它在视图上的位置。

未配置报警的后端连接

后端连接配置了报警后，将显示报警指示符，以代替后端连接度量标准图标。 但是未配置报警时，图标将采用其默认形式：具有浅色之字符号的淡绿色圆形：

后端连接图标/报警指示符的位置

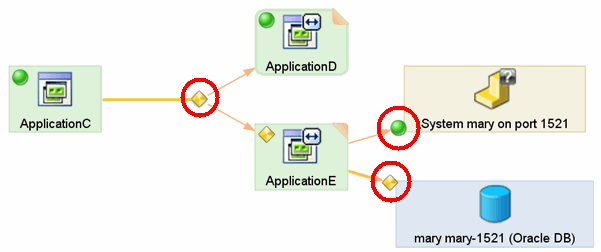

后端连接图标（如果为该连接配置了报警，则为替换它的报警指示符）通常显示在表示后端本身的视图元素的边缘。 在下图中，从 ApplicationE 到数据库 mary mary-1521 的后端调用使用黄色菱形指示符显示，以显示在后端连接上配置的报警处于“警告”状态。

分叉连接

图标也可能显示在两个或多个依赖关系的连接箭头的开始处。 在下图中，图标显示在 ApplicationC 及其两个依赖关系之间的连接上。 仅针对 Web 服务后端显示该分叉连接路径。

后端度量标准连接图标上的工具提示

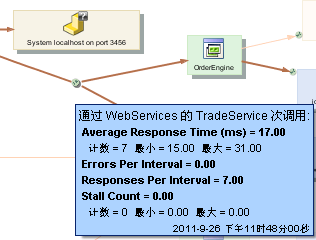

您可以将光标悬停在后端连接度量标准图标（如果为该连接配置了报警，则为替换它的报警指示符）上，并且为该后端连接调用具有度量标准的工具提示。

灰显的元素

当您没有权限查看元素的度量标准时，仍会显示视图节点，但是：

• 它看似已没有颜色或灰显。
• 它有颜色，不是灰色阴影。
• 将不会显示任何报警指示符。

有关更多信息，请参阅用户权限对可查看内容的影响。

过时的元素和连接

如果地图节点不再位于当前显示的地图中时，则该节点已过时。 某些时候可能会发生此情况，例如，数据库的名称发生更改时；旧的数据库将显示为已过时，且新的数据库将实时显示时。 （当地图处于实时模式中时，该期限为刚结束的 24 小时。 在历史模式中，该期限可能有所不同；请参阅使用应用程序分类地图中的历史模式。）

通常，过时的元素为：

• 灰色
• 变暗
• 无度量标准图标
• 无报警指示器

但是，有多种条件可能会影响过时元素的显示方式。 如果您通过在树中选择不同的节点来更改地图显示的主要焦点，特定地图节点的状态可能发生更改，因为时效与显示的上下文相关。
