解决方案体系结构

统一的最终用户体验监视解决方案提供许多部署选项，具体取决于网络的规模和复杂性。本节概述了两个可能的方案。

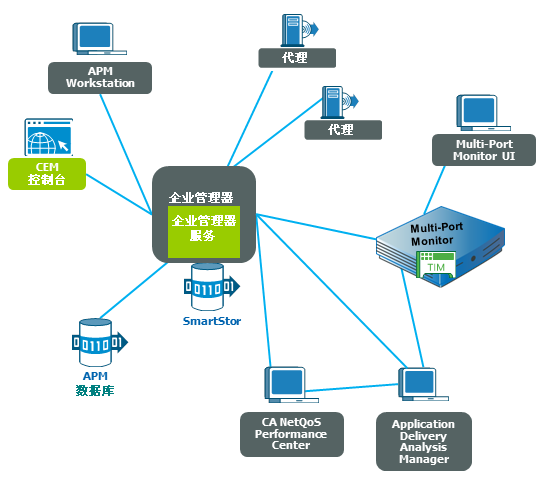

在单个多端口监视器就足够的较小环境中，部署体系结构可能看起来类似于下图。

带有单个多端口监视器的部署体系结构。

在需要多个多端口监视器的较为复杂的环境中，最多可以将规模扩大至：

10 个企业管理器收集器
5 个多端口监视器
5 个独立 TIM
3 个 ADA 管理器、200 个 Java 或 .Net 代理

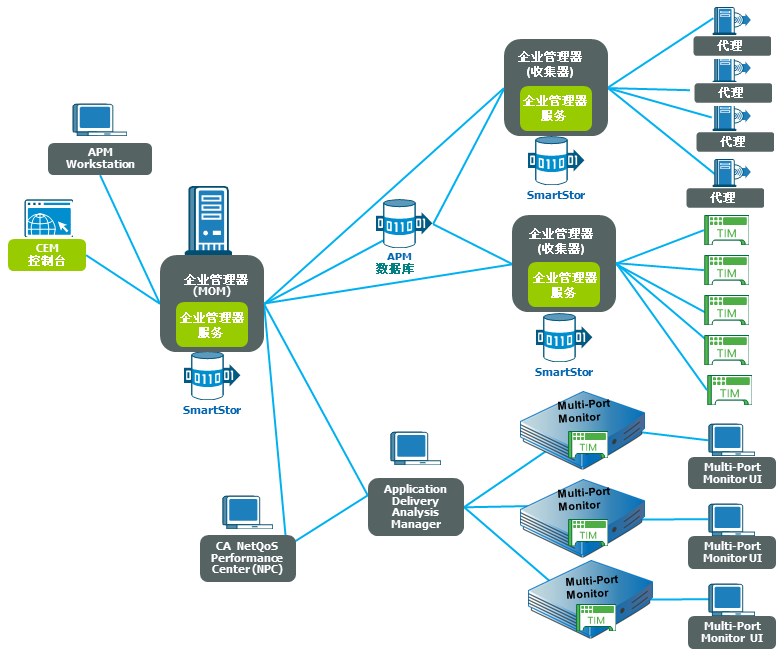

较为复杂的环境通常需要包含多个多端口监视器的群集 CA APM 环境。在群集 CA APM 环境中，多个企业管理器（在群集时称为收集器）收集所有代理度量标准。您可以订阅来自所有企业管理器收集器和管理器的管理器 (MOM) 企业管理器的度量标准。此外，MOM 管理群集功能。例如，MOM 处理对数据的所有 Workstation 请求，并收集来自收集器的那些请求。您的部署体系结构可能看起来类似于下图。

群集部署体系结构。
