查看 WPS 或 WESB 依赖关系

通过使用调查器树中的节点，在 WebSphere Process Server 中选择“业务流程”、“业务状态机”或“中介流”或在 WebSphere Enterprise Service Bus 中选择“中介流”，然后单击“SOA 依赖关系地图”选项卡，可以查看业务流程、业务状态机、中介流和适配器出站组件的依赖关系。 如果选择调用 EIS 操作的组件，还可以在依赖关系地图中查看适配器出站依赖关系。 例如，如果中介流使用适配器从 JDBC 表检索行，则可以通过选择该中介流并显示其依赖关系，在依赖关系地图中显示该中介流和出站适配器之间的依赖关系。

您选择的节点决定了依赖关系地图中显示的上下文。 然后您可以将您查看的上下文和详细信息级别卷起以进行折叠或放开以进行展开。 例如，对于业务流程中依赖关系的高级视图，您可在调查器中选择业务流程名称，然后单击“SOA 依赖关系地图”选项卡。

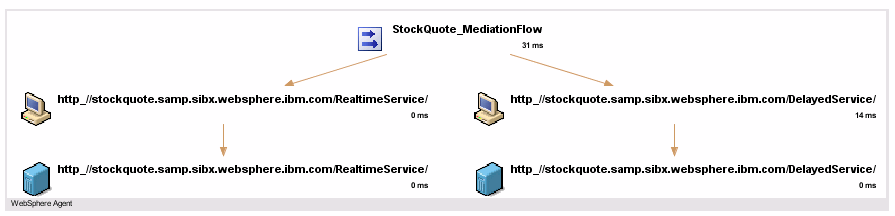

以下示例说明了调查器树中选定的股票报价业务服务的中介流，依赖关系地图已展开，以显示其他依赖关系：

您可以继续向地图中添加依赖关系级别，以便查看业务流程的整个工作流，或根据需要在地图的特定节点上进行放大。 有关浏览依赖关系地图的更多详细信息，请参阅使用 SOA 依赖关系地图。
