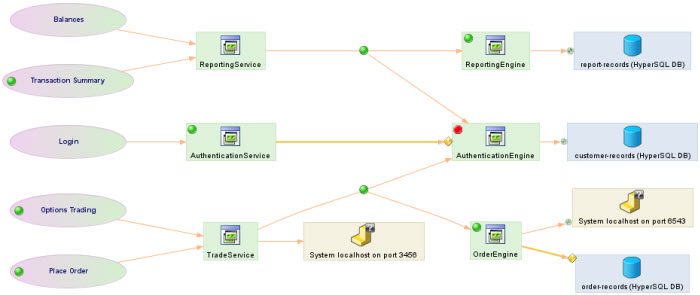

图 1 显示已记录和定义的贸易业务服务的摘要。 该摘要视图是 CA APM 内的默认视图，它是针对第 1 级应用程序分类人员设计的。 该用户对 Java、EJB、MQ 或 Web 服务不是很了解，也不了解如何对该用户隐藏最小的构建块（软件组件）。 即使隐藏了软件组件，它们对于上图的实际创建依然至关重要；使用它们来生成依赖关系，然后向上缩小一级。
图 1. 贸易业务服务摘要
在图 1 中，您可以看到属于贸易业务服务的所有可用业务事务：余额、交易摘要、登录、期权交易和下订单。 此外，您还可以在内部看到若干应用程序：Reporting Service、Authentication Service、Trade Service、Order Engine、Reporting Engine 和 Authentication Engine（这些应用程序称为“前端”）。
此外，该图还显示若干“后端”系统：它们是各种不能包含代理的系统，但仍能检测到这些系统且可帮助分类人员做出明智决策。 CA APM 还检测到若干数据库实例。
会将所有这些后端系统表示为各种类型的软件组件（数据库和 Web 服务）。 业务服务（客户记录、订单记录和报告记录）使用三个不同的数据库实例。
在这种特定情况下，您可以看到身份验证引擎上面的红点。 该点表示检测到一个问题（报警或者性能降级）。 分类人员将该问题传递给负责身份验证引擎的第 2 级应用程序支持人员。
|
