ブート可能な USB ドライブでハードウェアを検証する方法

バックボーン管理者として、CA AppLogic® グリッド用の Xen ノードとしての最小要件をハードウェアが満たすことを検証するとします。ブート可能な USB ドライブの作成に必要なファイルは、BFC に同梱されています。このファイルを使用して、ブート可能な USB ディスクを作成し、検証を完了します。この検証では、新しいサーバをインベントリ処理するときに BFC が使用するのと同じ検出プロセスをシミュレートします。

ノードが最小要件を満たさない場合、各サーバについて、サーバインベントリおよびネットワーク設定に関する情報が将来の分析用に収集されます。ツールに用意されているウィザードを使用すると、ハードウェア検証イメージが含まれたブート可能な USB ドライブが作成されます。サーバノードが検証され、ハードウェア要件結果とインベントリ設定データがドライブ上の各サーバ用の一意のディレクトリに保存されます。 BFC はファイルを自動的にダウンロードし、BFC/current/ ディレクトリに格納します。

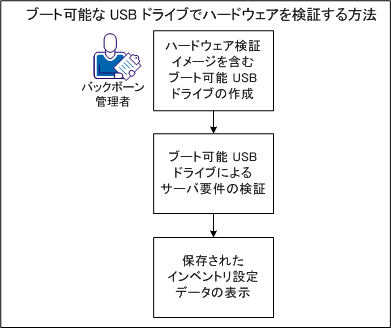

以下の図は、Xen ノード用にハードウェアを検証する方法を示しています。

ハードウェアの検証方法を示す図

ハードウェア検証イメージが含まれたブート可能な USB ドライブの作成

ブート可能な USB ドライブイメージは、Linux 環境のみで作成できます。イメージ用の必要なファイルが含まれる hardware_validation_image.tgz create_boot_image、discovery.tgz、eula.txt、hvt-packing.slip、utility_image.tgz をダウンロードします。ダウンロードされたファイルはダウンロードサーバの /BFC/current/hvt ディレクトリにあります。

注： BFC ISO を再同期する場合、CA AppLogic® ハードウェア検証ツールはダウンロードマネージャからローカルダウンロードディレクトリに取得されます。

ウィザードは .tgz ファイルからブート可能イメージを作成し、次に、USB ドライブ上で 2 つのパーティションおよび 1 つの MBR （マスタブートレコード）を作成します。 USB ドライブをイメージ化したら、サーバノードが Xen 要件を満たすことを確認するために、USB ドライブをサーバノードに差し込むことができます。

以下の手順に従います。

一時作業ディレクトリを作成します。
```
mkdir <一時ディレクトリ>
```

一時ディレクトリにアーティファクトをコピーします。

scp <ダウンロード ディレクトリ>/create_boot_image <一時ディレクトリ>
scp <ダウンロード ディレクトリ>/discovery.tgz <一時ディレクトリ>
scp <ダウンロード ディレクトリ>/utility_image.tgz <一時ディレクトリ>
scp <ダウンロード ディレクトリ>/eula.txt <一時ディレクトリ>

システムに USB ドライブ（少なくとも 2 GB）を差し込みます。

USB デバイスを識別および検証するには、以下のコマンドを実行します。

dmesg

以下の出力が表示されます。

[ 7809.109499] usb 1-1: new high speed USB device using ehci_hcd and address 6
[ 7809.402301] scsi7 : usb-storage 1-1:1.0
[ 7810.404974] scsi 7:0:0:0: Direct-Access Kingston DataTraveler II PMAP
[ 7810.405863] sd 7:0:0:0: Attached scsi generic sg3 type 0
[ 7810.413348] sd 7:0:0:0: [sdb] 2013184 512-byte logical blocks: (1.03 GB/983
[ 7810.414792] sd 7:0:0:0: [sdb] Write Protect is off
[ 7810.414795] sd 7:0:0:0: [sdb] Mode Sense: 23 00 00 00
[ 7810.414797] sd 7:0:0:0: [sdb] Assuming drive cache: write through
[ 7810.424417] sd 7:0:0:0: [sdb] Assuming drive cache: write through
[ 7810.425988] sdb: sdb1 sdb2
[ 7810.431557] sd 7:0:0:0: [sdb] Assuming drive cache: write through
[ 7810.431560] sd 7:0:0:0: [sdb] Attached SCSI removable disk
[ 7810.861828] EXT3-fs: barriers not enabled
[ 7810.862903] kjournald starting. Commit interval 5 seconds
[ 7810.863921] EXT3-fs (sdb2): using internal journal
[ 7810.863925] EXT3-fs (sdb2): mounted filesystem with ordered data mode

出力例では、接続した最後の USB ドライブとして sdb が表示されています。

システムが USB ドライブにアクセスできることを確認するため、以下のコマンドを実行します。

sudo fdisk -l

以下の出力が表示されます。

Disk /dev/sda: 53.7 GB, 53687091200 bytes
255 heads, 63 sectors/track, 6527 cylinders
Units = cylinders of 16065 * 512 = 8225280 bytes
Sector size (logical/physical): 512 bytes / 512 bytes
I/O size (minimum/optimal): 512 bytes / 512 bytes
Disk identifier: 0x000bd7c8
Device Boot Start End Blocks Id System
/dev/sda1 * 1 6326 50806784 83 Linux
/dev/sda2 6326 6527 1618945 5 Extended
/dev/sda5 6326 6527 1618944 82 Linux swap / Solaris

Disk /dev/sdb: 1030 MB, 1030750208 bytes
32 heads, 62 sectors/track, 1014 cylinders
Units = cylinders of 1984 * 512 = 1015808 bytes
Sector size (logical/physical): 512 bytes / 512 bytes
I/O size (minimum/optimal): 512 bytes / 512 bytes
Disk identifier: 0x00000000

Device Boot Start End Blocks Id System
/dev/sdb1 * 1 128 126975+ c W95 FAT32 (LBA
)/dev/sdb2 129 1014 878912 83 Linux

USB ドライブは /dev/sdb です。

USB ドライブにハードウェア検証イメージを焼くには、以下のコマンドを実行します。
```
cd <作成済みの一時ディレクトリ>
sudo ./create_boot_image
```

続行するには、EULA に同意します。

スクリプトはアーティファクトを検証し、USB ドライブの名前をユーザに質問します。

=========== Format and Partition USB Bootable Device ==============
Disk /dev/sda: 53.7 GB, 53687091200 bytes
/dev/sda1 * 1 6326 50806784 83 Linux
/dev/sda2 6326 6527 1618945 5 Extended
/dev/sda5 6326 6527 1618944 82 Linux swap / Solaris
Disk /dev/sdb: 1030 MB, 1030750208 bytes
/dev/sdb1 * 1 128 126975+ c W95 FAT32 (LBA)
/dev/sdb2 129 1014 878912 83 Linux
Select USB boot device from list ( /dev/sdX ): /dev/sdb
Please Validate that Device is correct. Destructive operations to follow (yes/no)

「yes」と入力します。
重要： 正しい USB デバイスを選択します。「yes」と答えると、スクリプトは指定されたデバイスのフォーマットと分割を試みます。プライマリディスクドライブ（この例では /dev/sda）を選択した場合、スクリプトはドライブのコンテンツを破棄します。

スクリプトは USB ドライブを検証し、ローカルファイルシステムにパーティション化されたドライブが含まれていないことを確認します。この検証が完了した後、スクリプトは USB ドライブを VFAT パーティションと ext3 パーティションに分割し、MBR をコピーします。以下の例は、このプロセスが完了したときの出力を示しています。
```
========== Copying Master Boot Record to /dev/sdb
1+0 records in
1+0 records out
440 bytes (440 B) copied, 0.050612 s, 8.7 kB/s
========== Installing Syslinux boot loader on /dev/sdb in partition 1
========== Mount /dev/sdb drive and copy boot images to it ============
========== Cleaning up temp files ==============
========== Verifying images on /dev/sdb ============
========== USB Bootable device has been created =========
```
ブート可能な USB ドライブをハードウェアの検証に使用する準備が整いました。

ブート可能な USB ドライブを使用したサーバ要件の検証

USB ドライブを使用して、サーバノードで Xen 要件を確認できます。

以下の手順に従います。

ハードウェアに USB デバイスを差し込みます。
コンピュータの電源をオンにするか再起動します。
BIOS メニューを表示し、ブートデバイスを USB に設定します。
設定を保存し、BIOS メニューを終了します。
システムが再起動し、ブートプロンプトメニューが表示されます。
［Xen Node Hardware and Driver Requirement Test］を選択します。
このオプションでは、このコンピュータノードが CA AppLogic® グリッドで使用される、必要な Xen ノードハードウェアおよびドライバ要件を満たすことを確認します。

検証の完了には数分かかり、たとえば以下のような結果が表示されます。

===========Inventory=========================
Ethernet Interfaces :
	eth0 => 1000 mB Link Speed (Unconfirmed Max)
	eth1 => 1000 mB Link Speed (Unconfirmed Max)
Cpu Cores :
	(Intel(R) Core(TM)2 Duo CPU	T9600	@ 2.80GHz ) @ 2.80GHz
Disks :
	/dev/sda => (652 cyls, 255 heads, 63 sectors)  Size => 4.99 GB
Memory :
	Total RAM => 1.0 GB
Xen Grid Requirements:
	2 Cpus		    =>  Fail
	80 GB Disk Space =>  Fail
	2 nics @ 1GB	    =>  Pass
	2 GB Ram	    => Fail

Hardware Validation Suite has Completed...

Please press Enter to activate this console.

この例では、ハードウェアは有効な CA AppLogic® Xen グリッドノードとしての検証に失敗しました。

保存されたインベントリ設定データの表示

USB ドライブには、各サーバに関する設定情報を格納するデータパーティションが含まれます。ハードウェアからドライブを削除でき、別のサーバ上のデータを表示できます。

以下の手順に従います。

インベントリ処理したサーバから USB ドライブを取り外します。
Linux コンピュータに USB ドライブに再び差し込みます。

USB ドライブがマウントされたことを確認します。

たとえば、以下のような出力が表示されます。

Filesystem 1K-blocks Used Available Use% Mounted on
/dev/sda1 50008796 41582528 5885932 88% /
none 1537720 676 1537044 1% /dev
none 1547628 180 1547448 1% /dev/shm
none 1547628 144 1547484 1% /var/runnone 1547628 0 1547628 0% /var/lock
.host:/ 487415904 255547844 231868060 53% /mnt/hgfs
/dev/sdb1 126708 54286 72422 43% /media/UTILITY__
/dev/sdb2 865076 17400 803732 3% の/media/DATA

DATA パーティションまたは /dev/sdb2 を検索します。
以下の例には、/media/DATA にマウントされるデバイスがあります。
```
root@ubuntu:/media/DATA# ls -al
total 28
drwxr-xr-x 4 root root 4096 2013-02-05 07:42 .
drwxr-xr-x 8 root root 4096 2013-02-05 15:53 ..
drwxr-xr-x 2 root root 4096 2013-02-05 07:42 00:50:56:34:4E:B6-2-5-15-42-13
drwx------- 2 root root 16384 2013-02-05 14:02 lost+found
```
この出力は、インベントリ処理時のタイムスタンプと組み合わせるブート NIC の MAC アドレスが含まれる、作成されたディレクトリを示しています。

注：ハードウェア検証確認を実行するたびに、ユーティリティはディレクトリを作成します。これらの新しいディレクトリにより、複数のサーバをインベントリ処理し、サーバ設定レコードを維持できます。

このディレクトリを開き、サーバ情報を表示します。

root@ubuntu:/media/DATA/00:50:56:34:4E:B6-2-5-15-42-13# ls -al
total 128
drwxr-xr-x 2 root root 4096 2013-02-05 07:42 .
drwxr-xr-x 4 root root 4096 2013-02-05 07:42 ..
-r--r--r-- 1 root root 703 2013-02-05 07:42 cpuinfo
-rw-r--r-- 1 root root 15664 2013-02-05 07:42 dmesg
-rw-r--r-- 1 root root 0 2013-02-05 07:42 error_inventory_file
-rw-r--r-- 1 root root 836 2013-02-05 07:42 init.d.log
-rw-r--r-- 1 root root 1855 2013-02-05 07:42 inventory_file
-rw-r--r-- 1 root root 780 2013-02-05 07:42 lsmod
-rw-r--r-- 1 root root 1428 2013-02-05 07:42 lspci.tv
-rw-r--r-- 1 root root 69869 2013-02-05 07:42 lspci.vvx
-r--r--r-- 1 root root 175 2013-02-05 07:42 partitions
-r--r--r-- 1 root root 129 2013-02-05 07:42 version
-rw-r--r-- 1 root root 1855 2013-02-05 07:42 validation_summary
-rw-r--r-- 1 root root 1855 2013-02-05 07:42 ethtool_eth0
-rw-r--r-- 1 root root 1855 2013-02-05 07:42 ethtool_eth1

たとえば、検証サマリファイルのコンテンツを表示するとします。このファイルは、ノードを CA AppLogic® 要件を満たすようにアップグレードするためにユーザが実行するアクションをサービスエンジニアが判断するために役立ちます。

以上で、ハードウェア検証 USB ドライブを正しく作成し、ノード上で検証を実行し、保存された検証サマリファイルを表示しました。
