OUT2: dispositivo de puerta de enlace de salida de host único.

Última versión: 1.0.0-2

Descripción general del funcionamiento

OUT2 es una puerta de enlace de salida que proporciona acceso a un host de red situado fuera de una aplicación. OUT2 acepta tráfico de la aplicación en su terminal in y lo envía mediante la interfaz externa al host remoto.

OUT2 tiene un cortafuegos que permite solamente tráfico saliente (conexiones y datagramas). Elimina el tráfico entrante que no sea de una conexión ya establecida o que no esté relacionado con una solicitud de datagramas.

OUT2 transfiere todo el tráfico al host remoto especificado por la propiedad de remote_host. El host remoto se puede especificar como un nombre de host de DNS (por ejemplo, www.CA.com) o como una dirección IP en la notación por puntos (por ejemplo, 192.168.1.1). Si el host remoto se configura mediante un nombre de DNS, la puerta de enlace OUT2 comprobará que la puerta de enlace vuelve a dirigir el tráfico a la nueva dirección IP si se modifica el nombre asignado a la IP.

Se utiliza OUT2 para acceder a servicios de fuera de la aplicación, como una base de datos, un servicio Web o un repositorio de documentos externo. OUT2 es el único dispositivo de una aplicación que debe configurarse con el nombre o dirección IP del host remoto. Los demás componentes de la aplicación pueden acceder a este host simplemente si se conectan a la entrada del dispositivo OUT2.

Límite

Recursos

Terminales

El terminal out se utiliza para el tráfico de salida. Este terminal se configura mediante la ficha Interfaces del editor de configuración de la aplicación.

La interfaz predeterminada está activada. Se utiliza para el mantenimiento (conexiones SSH entrantes).

Volúmenes de usuario

Ninguno

Propiedades

Mensajes de error

Los mensajes siguientes pueden aparecer en el archivo de registro del dispositivo o en el registro del sistema del controlador de grid cuando el dispositivo falla al iniciarse:

• Failed to set up rules (exit code code); using backup rule set

Uso típico

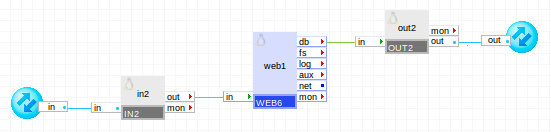

El siguiente diagrama muestra un uso típico de OUT2 para una aplicación de servidor Web sencilla que accede a la base de datos externa mientas atiende solicitudes de usuarios:

Resumen de las partes

• in2: dispositivo de puerta de enlace de entrada, clase in.
• web1: dispositivo de servidor Web, clase apache.
• out2: dispositivo de puerta de enlace de salida, clase out.

in2 transfiere las solicitudes web de cliente que llegan de fuera de la aplicación al servidor web1. web2 sirve contenido estático por sí mismo. Para el contenido dinámico, los scripts que se ejecutan en web1 acceden a una base de datos externa a través de la puerta de enlace out1. La puerta de enlace out2 se configura con el nombre de host del servidor que proporciona la base de datos externa. En las siguientes secciones, se describe la configuración de OUT2 en varios casos de uso típicos:

OUT2 con un host remoto mediante el nombre de DNS

Este modo se utiliza cuando el host remoto tiene una entrada válida en el servidor DNS. En este modo, OUT2 puede resolver el nombre de DNS y controla los cambios realizados en la entrada de DNS para el host remoto.

OUT2 resolverá remote_host mediante los servidores DNS configurados como propiedades. En este modo, hay que definir al menos dns1.

Ejemplo:

Debe configurarse una dirección IP válida para el terminal out desde la agrupación de direcciones IP disponibles que proporcione el controlador del grid. La máscara de red y la puerta de enlace del terminal out se obtendrán automáticamente del controlador del grid.

OUT2 con un host remoto mediante la dirección IP.

Este modo se utiliza cuando la dirección IP de remote_host se corrige o no tiene registros DNS. En este modo, se ignora la propiedad dns_poll.

Ejemplo:

Debe configurarse una dirección IP válida para el terminal out desde la agrupación de direcciones IP disponibles que proporcione el controlador del grid. La máscara de red y la puerta de enlace del terminal out se obtendrán automáticamente del controlador del grid.

Notas

• No se utiliza OUT2 para acceder a varios host con direcciones diferentes. Las aplicaciones que tienen que acceder a varios host mediante la misma salida, como los servidores STMP, pueden usar el dispositivo de puerta de enlace NET2.
• OUT2 no se utiliza para proporcionar solicitudes entrantes a una aplicación. La solicitud entrante se puede gestionar mediante el dispositivo de puerta de enlace IN2.

Software de código abierto y de terceros utilizado dentro del dispositivo

OUT2 utiliza los siguientes paquetes de código abierto de terceros, además de los paquetes de código abierto de terceros que utiliza su clase base LUX6.
