Création d'un scénario de haute disponibilité Système complet

Avant de créer le scénario de haute disponibilité de système complet, effectuez les étapes suivantes sur l'ordinateur maître 1.

  1. Exécutez l'utilitaire de traduction d'adresses de réseau RHA à partir du dossier du moteur.
  2. Entrez l'IP externe, 155.35.79.139 et les numéros de port de pare-feu 2.

    Remarque : Le service de contrôle et l'appliance sur le site 2 sont transférés à partir de la même IP externe (155.35.79.139) avec des ports différents. Vous devez donc ajouter des entrées pour chaque port de la façon suivante :

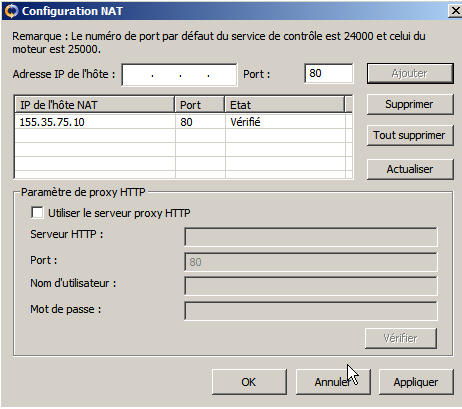

    NAT Utility_Example 1

  3. Pour appliquer la configuration, cliquez sur OK.
  4. Ensuite, ouvrez le gestionnaire RHA et cliquez sur Créer dans la barre d'outils standard pour créer le scénario.
  5. Sélectionnez Système complet et le type de produit Haute disponibilité et Récupération garantie.
  6. Entrez l'adresse IP (192.168.0.112) et le numéro de port par défaut (25000) de l'ordinateur maître.
  7. Entrez l'adresse IP (9.181.101.240) de la plate-forme virtuelle et du numéro de port par défaut (443).
  8. Entrez l'adresse IP (155.35.79.139) de l'appliance et le numéro de port (25000). Ce port inclut un transfert de port vers l'appliance (9.181.101.199).

    Remarque : Si vous sélectionnez Vérifier le moteur Arcserve RHA sur les hôtes, un message indiquant que ce moteur RHA n'est pas installé à l'adresse 155.35.79.139 s'affiche. Ce message d'erreur s'affiche, car la vérification a lieu sur le pare-feu 2.

  9. Entrez les détails concernant le volume, le pool de ressources, le stockage, les propriétés de scénario et les propriétés d'hôtes similaires à celles d'un scénario de système complet.
  10. Sélectionnez le type de permutation et exécutez le scénario.
